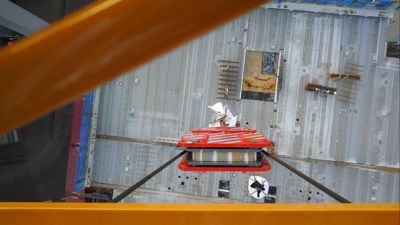

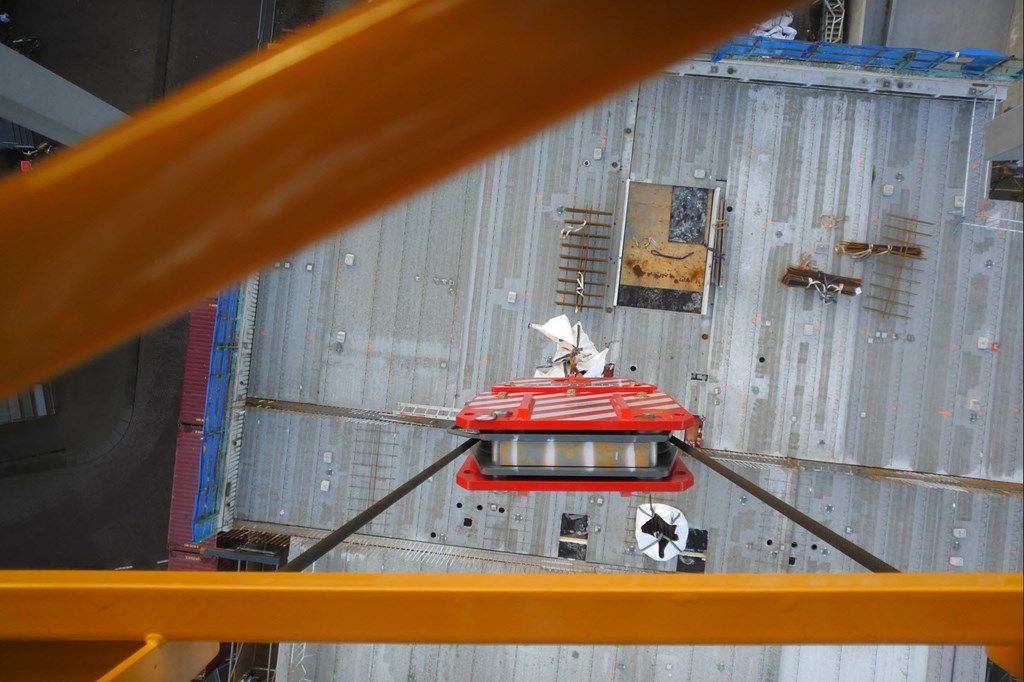

Des caméras dans la flèche d’une grue, couplées au logiciel BIM
-
-

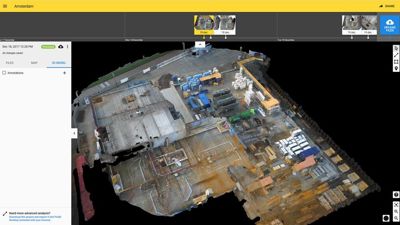

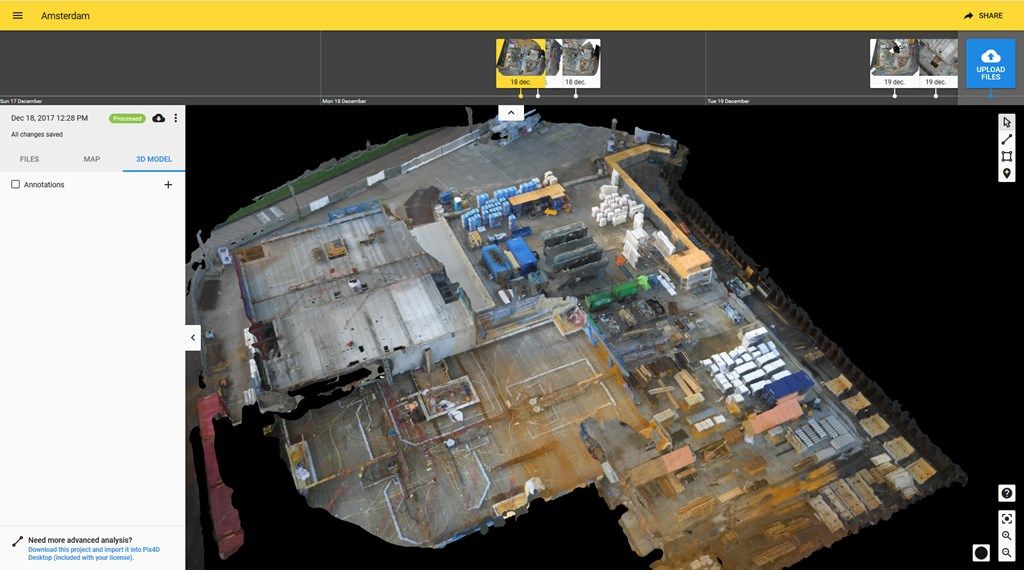

Modèle 3D réalisé à partir des images des caméras, utilisé pour démarrer la journée sur le chantier.
-

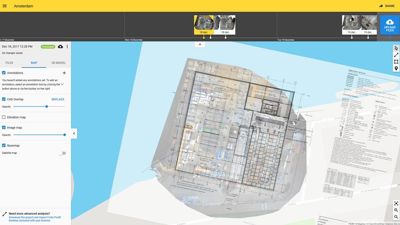

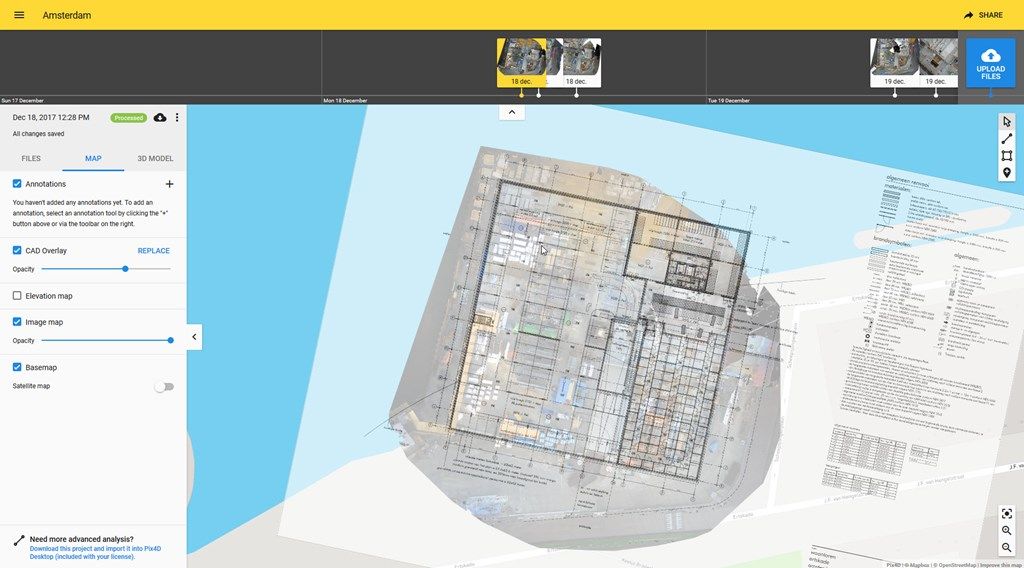

A l'aide du nouveau logiciel, les plans peuvent être comparés ou analysés.
-

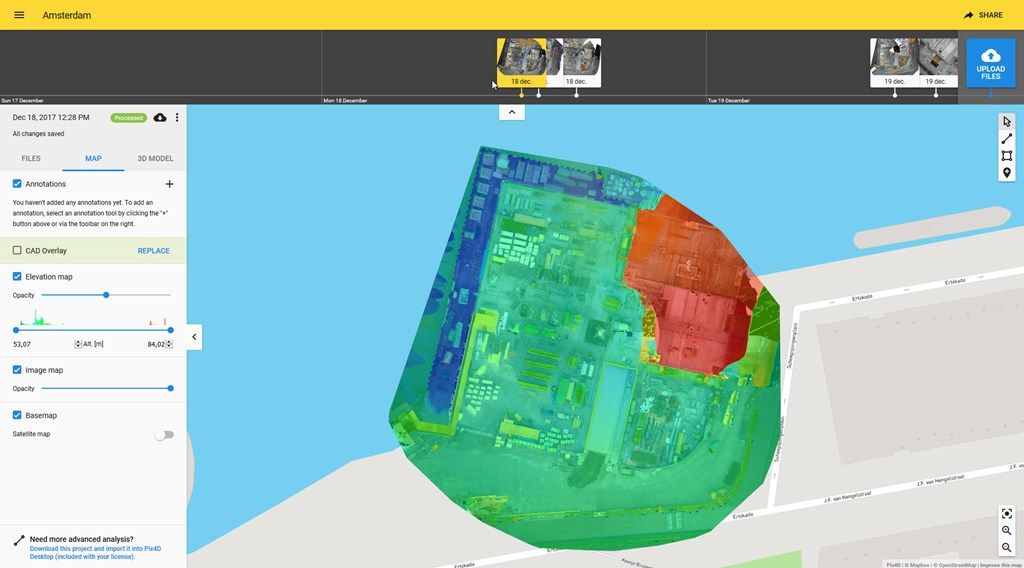

Cette photo indique la hauteur par rapport au niveau de la mer.
-

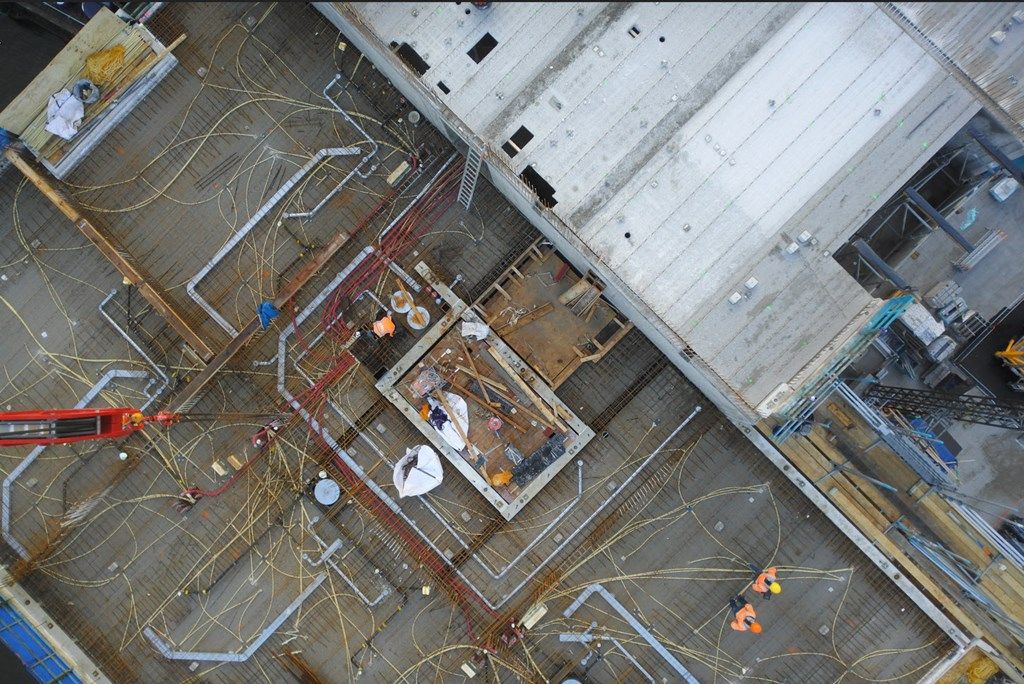

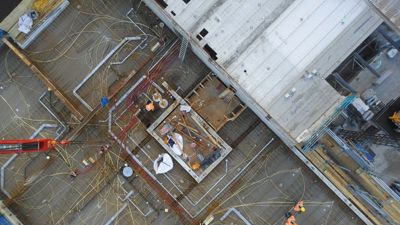

Cette photo montre la netteté des images, qui sont utilisables pour analyse, documentation et gestion.
Outre la planification et l’organisation au préalable du processus de construction, le BIM peut également fluidifier l’exécution. Des caméras 3D montées dans la flèche d’une grue fournissent des images qui sont ensuite intégrées au modèle BIM à l’aide d’un logiciel spécifique.
Grâce au BIM, nous sommes en mesure de tout planifier à l’avance. Mais pouvons-nous également suivre en BIM la réalité du chantier ? L’entrepreneur hollandais M.J. De Nijs en Zonen s’est lancé avec Pix4D dans un projet-pilote pour en explorer les possibilités.
Des caméras 3D “intelligentes”, montées dans la flèche de la grue, prennent des photos en continu dès que la grue se met en mouvement. A intervalles fixes, ces photos sont envoyées sans fil vers un logiciel. Ce système transforme les photos en un nuage de points en 3D qui peut ensuite être chargé dans un modèle BIM. Les données sont si précises qu’elles peuvent servir de mesures.
