Le BIM pour petites et moyennes structures
-
© Kris Dimitriadis
-
© Kris Dimitriadis

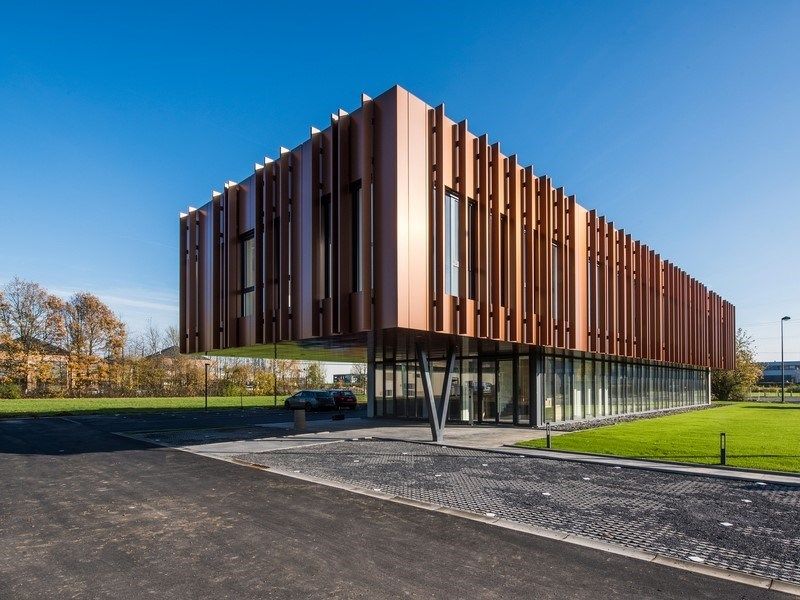

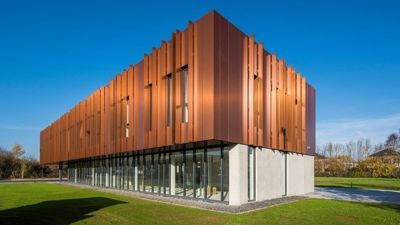

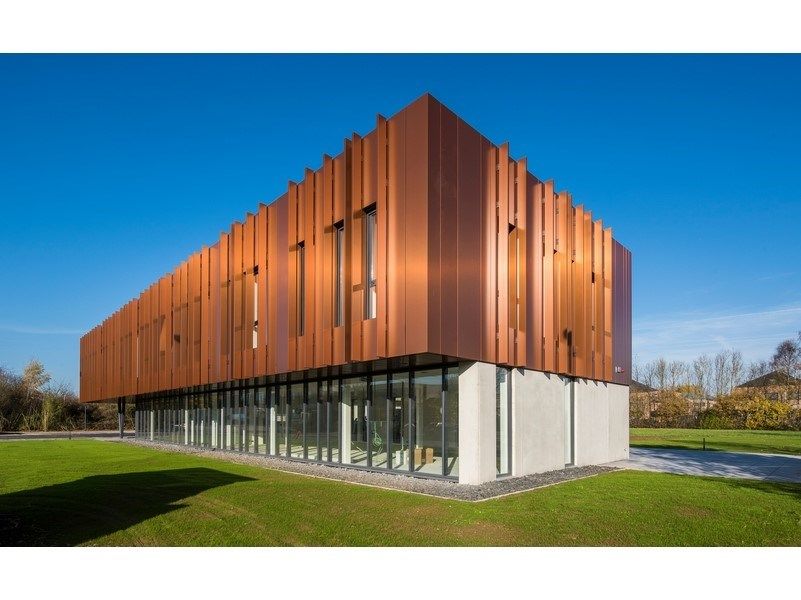

La structure, les volumes et les revêtements de façade métallique ont été pensés de manière compacte, tout en offrant différentes mises en scène de l'espace.
-
© Kris Dimitriadis

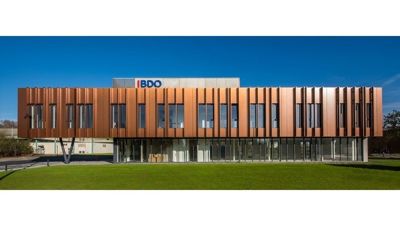

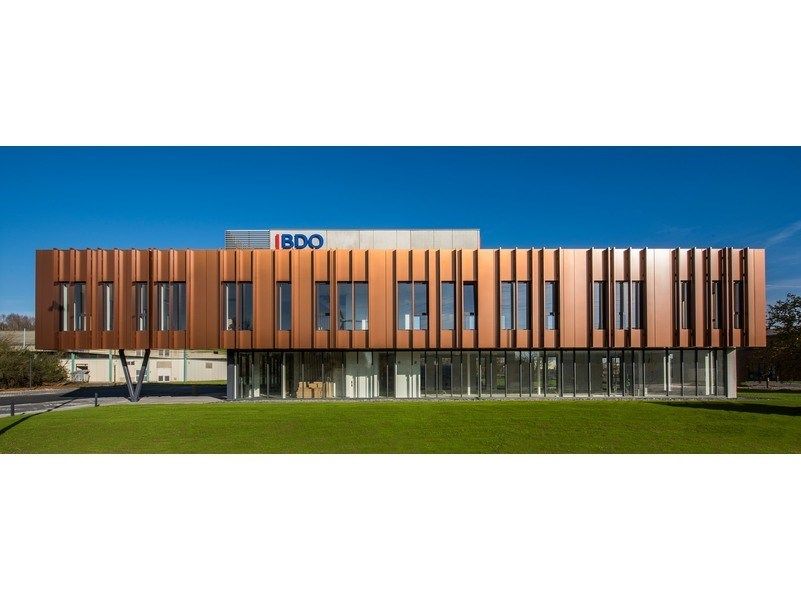

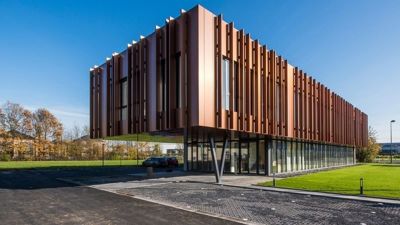

Les nouveaux bureaux de la société BDO réalisés en 2017 à Gembloux par le bureau BSolutions.
-

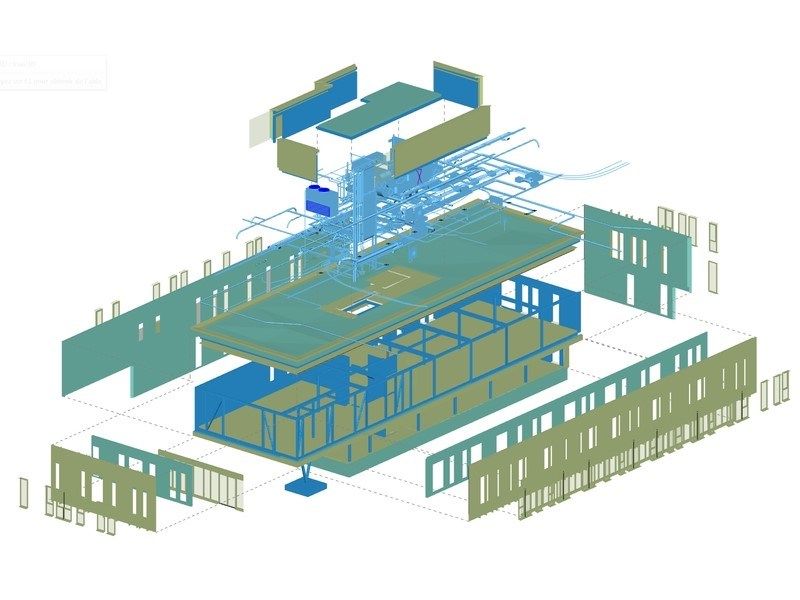

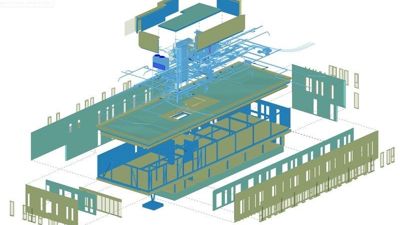

Les modèles ont été réalisés dans le même logiciel, ce qui a facilité la coordination en phase étude.
-

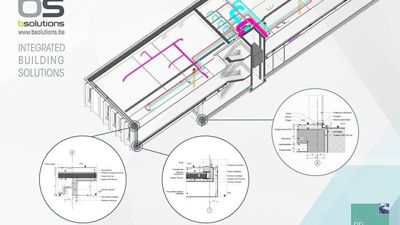

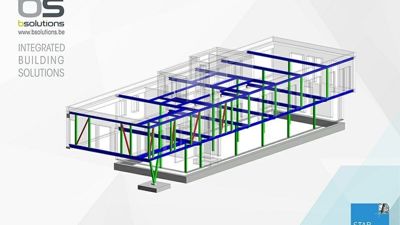

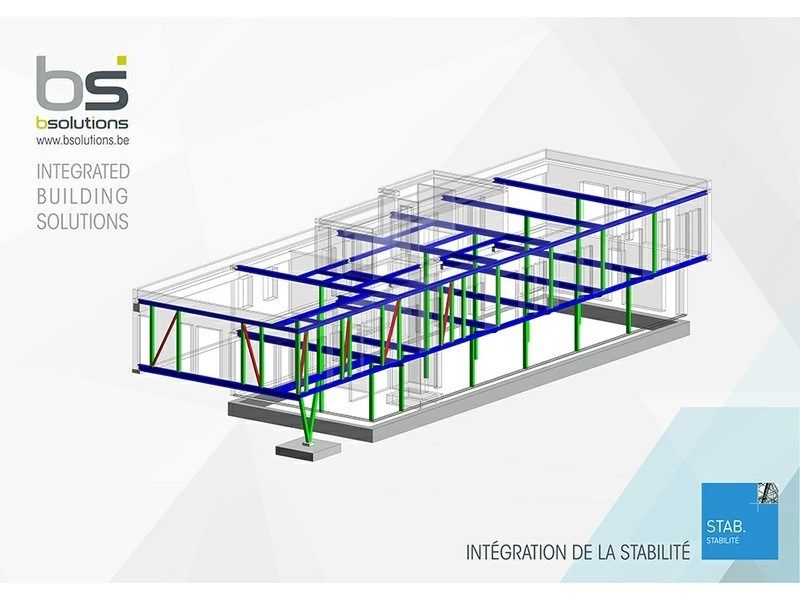

Intégration de la stabilité.
-

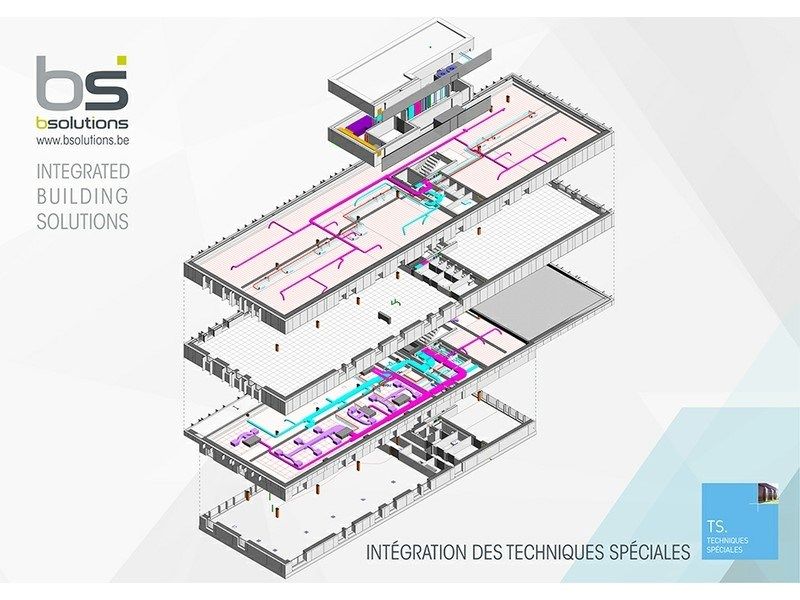

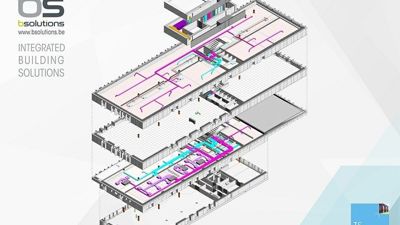

Intégration des techniques spéciales.
-

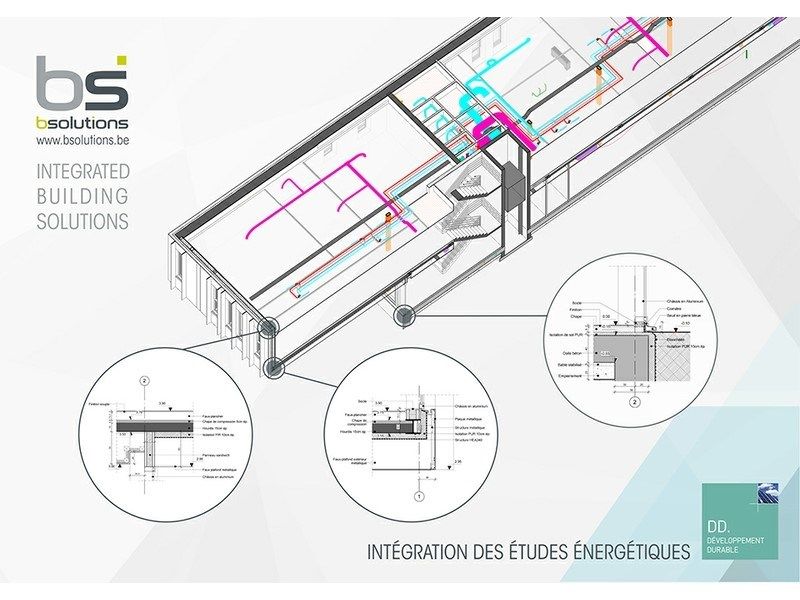

Intégration des études énergétiques.
-

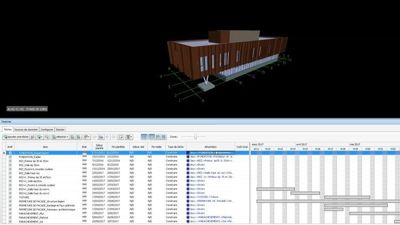

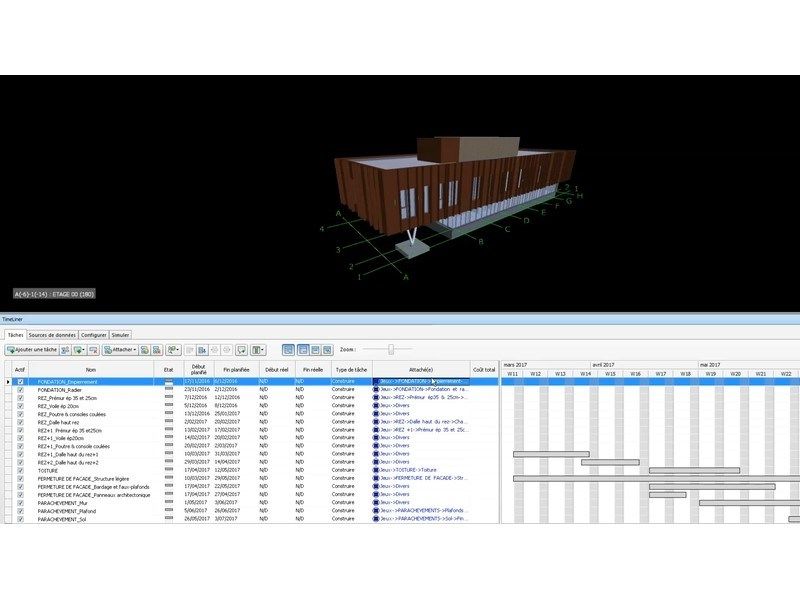

Le phasage prévisionnel du chantier, fourni par l'entreprise générale au format CSV, a été importé dans le logiciel Autodesk Navisworks.
-

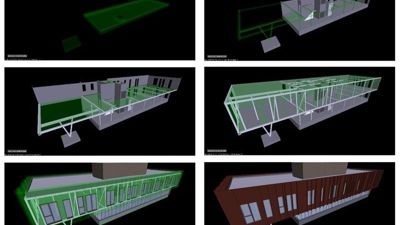

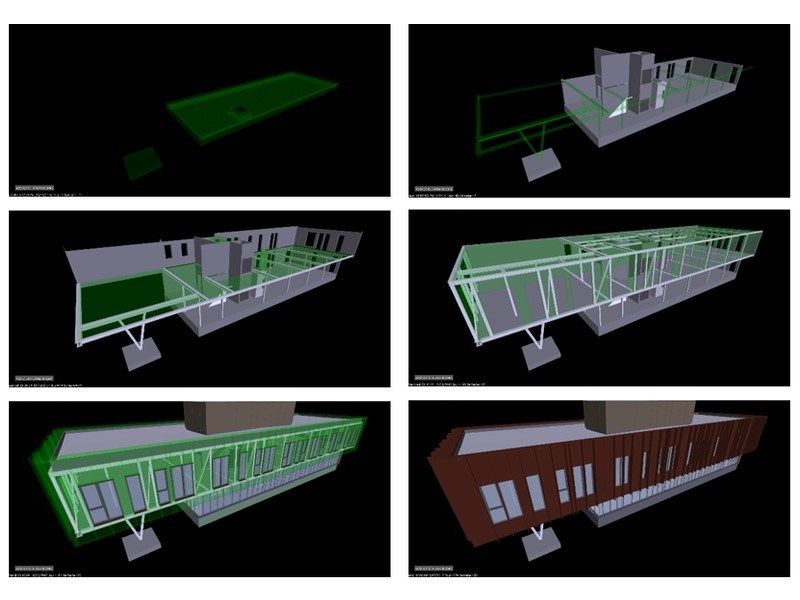

Illustration du phasage 4D de l'exécution.
-

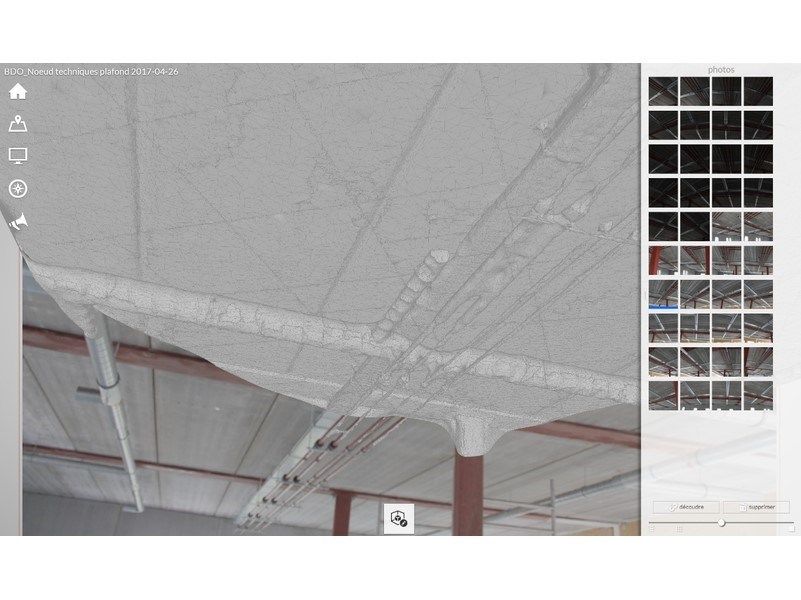

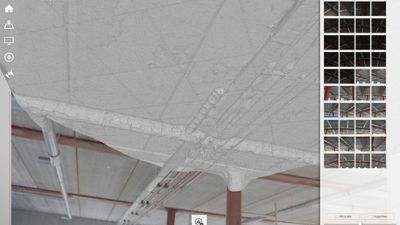

Scan photogrammétrique d'un croisement de conduits techniques.
-

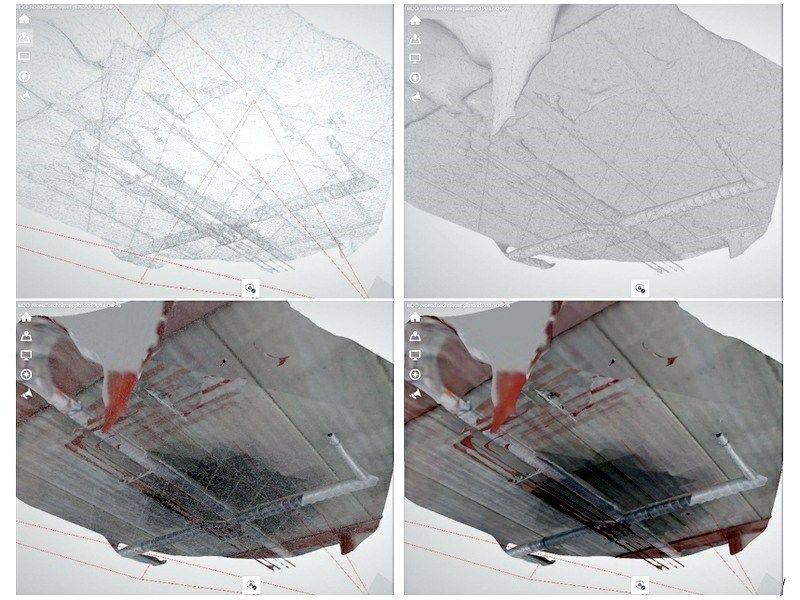

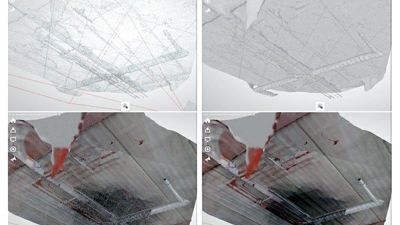

Autres illustrations de l'utilisation de la photogrammétrie sur chantier.
-

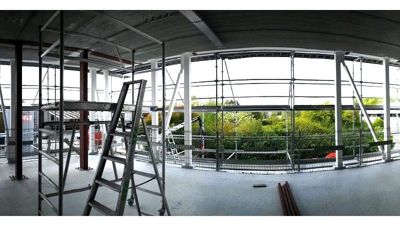

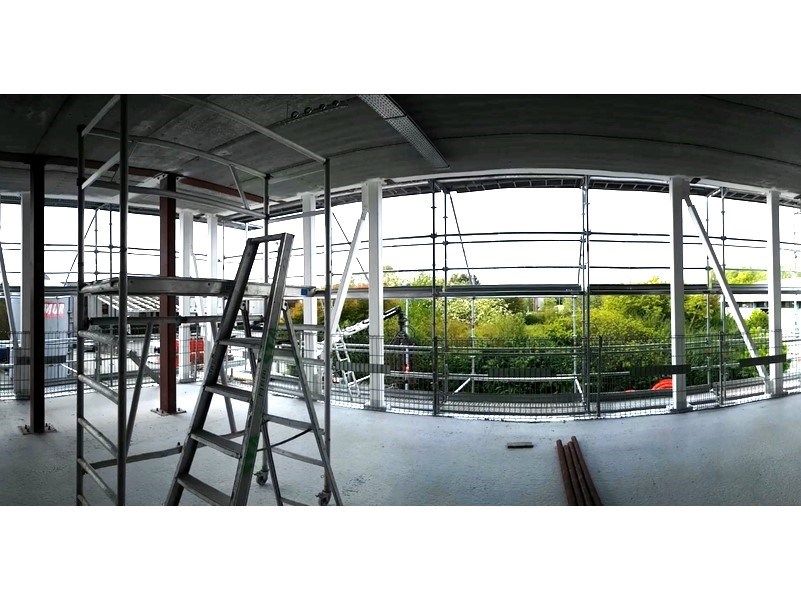

Vue immersive depuis le chantier.
-

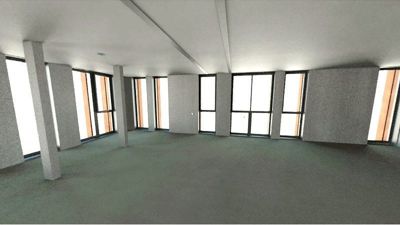

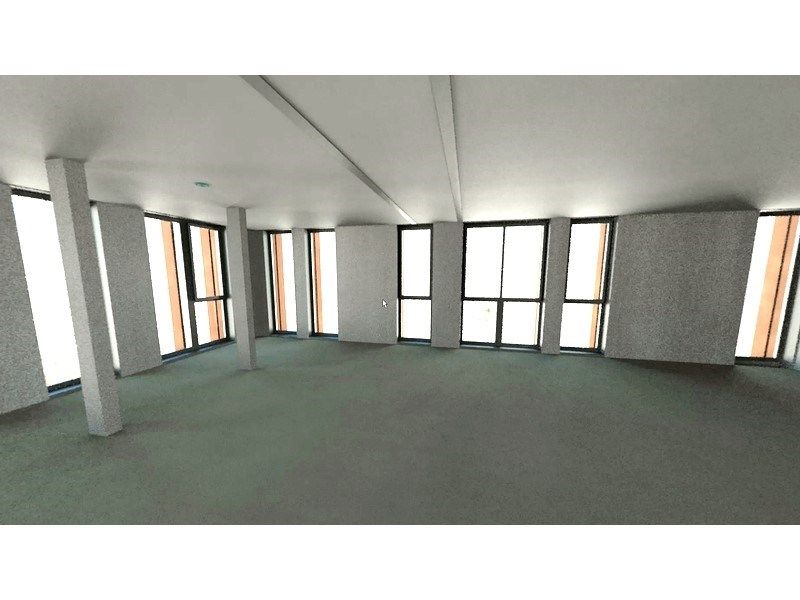

Vue immersive depuis le modèle.
Les nouveaux bureaux de la société BDO ont été réalisés en 2017 à l’entrée du Parc Scientifique Créalys par le bureau d’études et d’architecture BSolutions de Gembloux, en charge pour ce projet de la totalité des missions de maîtrise d’œuvre. Un processus collaboratif Closed BIM a été mis en place en phase étude entre les différentes disciplines.
Deux modèles ont été réalisés à cette fin : le premier concernant les disciplines Architecture et Stabilité et le second les Techniques Spéciales. Cette démarche a permis aux différents intervenants d’organiser une coordination en temps réel pendant l’étude du dossier. Les fichiers de travail ont été produits par un même logiciel et placés sur un serveur commun. Grâce à cette méthode, chaque intervenant a pu travailler en permanence avec la dernière version des modèles des autres disciplines.
Le BIM comme support de communication
Le modèle a été utilisé pour la communication du projet à la fois par images de synthèse et réalité virtuelle, ainsi qu’au travers d’un viewer en ligne à disposition du client et des autres intervenants. Des tests ont par ailleurs été réalisés dans l’objectif de trouver des possibilités d’échanges avec différents logiciels tels que Dialux, pour la qualité de l’éclairage, Diamonds, pour l’étude des structures métalliques ou encore le logiciel PEB et d’autres systèmes d’études énergétiques mieux adaptés au BIM.
BSolutions souhaitait aussi mettre à profit le modèle pour intégrer certains processus de construction. Cette volonté s’est concrétisée dans la réalisation d’une simulation 4D, effectuée sur base du planning officiel du chantier : la mise en relation de ce planning avec les éléments du modèle 3D a ainsi permis la prévisualisation de l’avancement des travaux à certains moments clés, comme la pose des façades ou la mise à disposition du gros œuvre fermé. D’une manière générale, la démarche a eu pour effet une compréhension rapide et qualitative du déroulement futur des opérations.
Les différents tests réalisés ont servi de support de communication à la fois auprès des intervenants du projet mais aussi par la suite, lors de plusieurs conférences ouvertes au grand public. Outre sa participation aux activités du Cluster CAP2020, BSolutions est en effet intervenu lors du Roadshow 2017 « Construction 4.0 » organisé par la Confédération Construction wallonne, sur le thème des avantages et opportunités du BIM et des interopérabilités entre logiciels. Le projet BDO, cité en exemple, a ainsi participé à son échelle à la diffusion de ce que représente l’arrivée du BIM dans le monde de la construction.
