Hoeve ’t Cromvelt in kaart gebracht: methodiek voor complexe erfgoedopmeting
-
© 3ES
Bouwkundig erfgoed opmeten kent altijd zijn uitdagingen. Dat was zeker het geval bij Hoeve ’t Cromvelt, waar het gaat over meerdere gebouwen uit verschillende bouwperioden. 3ES bracht de erfgoedopmeting tot een goed einde met behulp van een flexibel à la carte-plan in combinatie met de erfgoedexpertise van hun scanners en tekenaars.

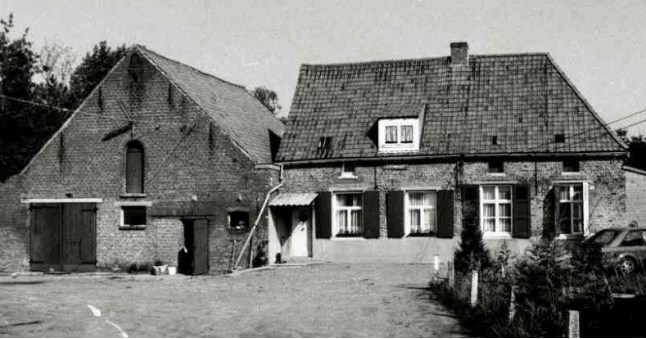

Dit indrukwekkende woonstalhuis in Heist-op-den-Berg beschikt over een oorspronkelijke structuur en bouwonderdelen die teruggaan tot de 18de eeuw. Op het terrein is ook een later aangebouwde haakse stal aanwezig en 19de-eeuwse bijgebouwen zoals een schuur en een bakhuisje met Vlaamse pannen. De gebouwen staan op een domein van 1.642 m² en zijn gegroepeerd rond een deels aarden erf met kiezels.
Uitdagingen van deze erfgoedopmeting
Het opmeten van de hoeve was allesbehalve een alledaagse klus aangezien de gebouwen uit verschillende bouwperioden individueel moesten worden opgemeten volgens verschillende detailleringsgraden. Voor de delen van het project die gerestaureerd worden, waren bovendien LOD 200 en LOD 300 vereist. Omdat de gebouwen ook over specifieke gevels, daken, pannen en dorpels beschikken, waren intensieve detailleringen in de tekeningen noodzakelijk, ook in kleur. Deze worden bijvoorbeeld ingezet voor schadeanalyse van de kwetsbare gevels.
Daarnaast bleek het hoofdgebouw onverwacht grote niveauverschillen te vertonen. Toch is het belangrijk om te beschikken over betrouwbare meetdata voor correcte ontwerp- en restauratiebeslissingen. Voor dit project gebruikte 3ES een drieledige aanpak bestaande uit 3D-scanning, orthofoto's en het Revit-model. Het 3D-inmeten van het interieur en exterieur van de gebouwen gebeurde met performante laserscanners. Daarnaast leverde het bedrijf voor de afgesproken locaties een gekleurde puntenwolk die ook als basis diende voor het maken van orthofoto’s.
Revit-model: onmisbaar in erfgoedprojecten
Het Revit-model werd gecreëerd op maat van de hoge tekenstandaard van het architectenbureau en met verschillende LOD’s doorheen het model. Alle architecturale objecten zoals muren, ramen, deuren, vloeren, plafonds, balken, trappen en dakstructuur werden daarbij zorgvuldig gemodelleerd.
Ter ondersteuning van de verdere projectontwikkeling leverde het bedrijf sheets per bouwlaag, gevels en snedes, een inplantingsplan van het terrein en diverse grondplannen en gevelaanzichten.
Marc Heylen, zaakvoerder van 3ES: “Erfgoedopmetingen zijn nooit standaard. Ze vereisen een flexibele à la carte-aanpak waarin technologie en het nodige detailniveau worden afgestemd op de specifieke eisen van het project. Die flexibiliteit maakt het verschil tussen louter opmeten en echt waardevolle data opleveren voor de verdere ontwikkeling van een project.”
