Boon Edam combine porte battante et porte coulissante dans son nouveau système d'entrée Orbit TriSens

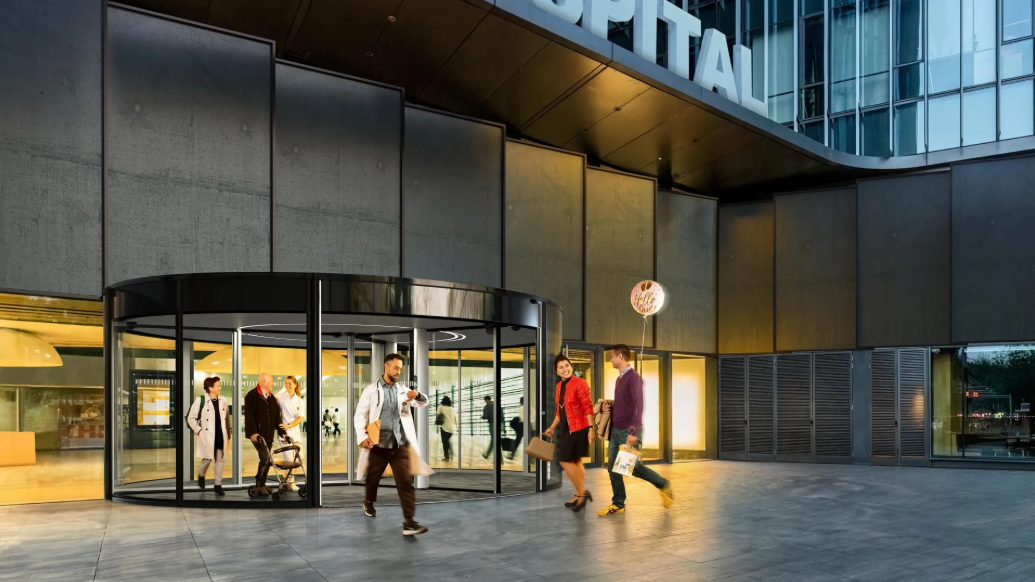

Outre un passage flexible, Boon Edam mise, avec l’Orbit TriSens, sur la sécurité et la facilité d’utilisation. Des capteurs intégrés détectent les mouvements des utilisateurs et commandent les vantaux, tandis qu’un éclairage LED indique le mode de fonctionnement et le sens de circulation. Un premier exemplaire de ce système d’entrée est actuellement testé au Terminal 3 Départs de l’aéroport de Schiphol.

DE LA PORTE PIVOTANTE AU PASSAGE LARGE

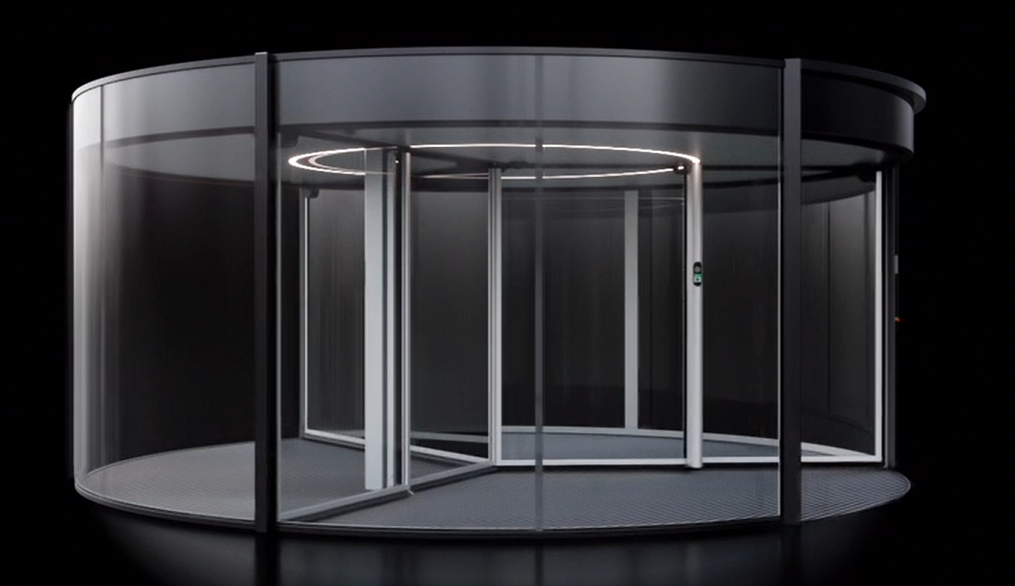

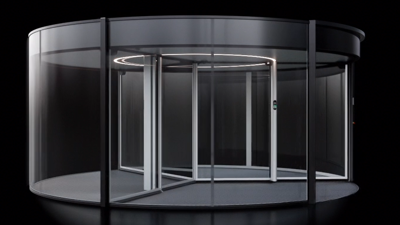

Dans sa configuration standard, l’Orbit TriSens fonctionne comme une porte tournante dotée de trois larges segments de passage. Chaque vantail étant composé de deux portes coulissantes intégrées, le système peut, si nécessaire, créer un passage plus large. Cela permet d’adapter une même entrée aux flux de visiteurs variables, aux heures de pointe ou au passage d’objets de plus grande taille.

Différentes configurations sont également possibles en dehors des heures d’ouverture habituelles. Ainsi, le passage peut être réglé dans un seul sens à certaines heures ou le système peut fonctionner comme une porte coulissante. Pour la fermeture nocturne, une porte roulante est intégrée dans la paroi latérale incurvée. Selon Boon Edam, celle-ci répond à la classe de résistance RC3 conformément à la norme EN 1627 et peut être reliée au système de gestion du bâtiment via une serrure électromécanique.

Ce système de fermeture intégré a également des implications sur l’intégration architecturale. Comme aucun dispositif de fermeture nocturne externe distinct n’est nécessaire, l’Orbit TriSens peut être installé aussi bien à l’intérieur qu’à l’extérieur de la façade, ou être partiellement intégré à celle-ci.

DES CAPTEURS COMMANDENT LES BATTANTS DE PORTE

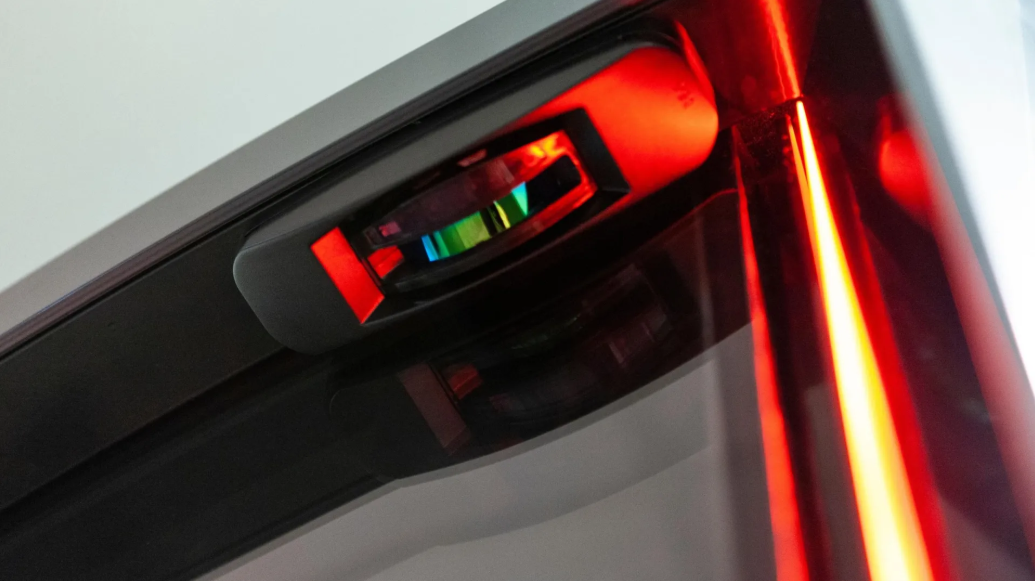

Pour la sécurité des utilisateurs, le système utilise des champs de capteurs dotés de la technologie laser. Ceux-ci suivent les mouvements des personnes à l’intérieur et autour de l’entrée. Lorsqu’un utilisateur s’approche trop près d’un battant de porte, celui-ci peut être automatiquement rétracté. Ainsi, la porte battante n’a pas besoin de s’arrêter à chaque fois.

Des capteurs de sécurité supplémentaires détectent les obstacles et les blocages et peuvent arrêter la porte si nécessaire. Cette technologie vise donc non seulement la sécurité, mais aussi le maintien d’un flux continu aussi longtemps que possible.

ÉCLAIRAGE LED ET SIGNALISATION

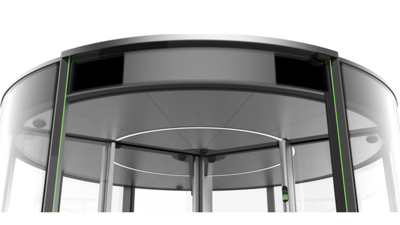

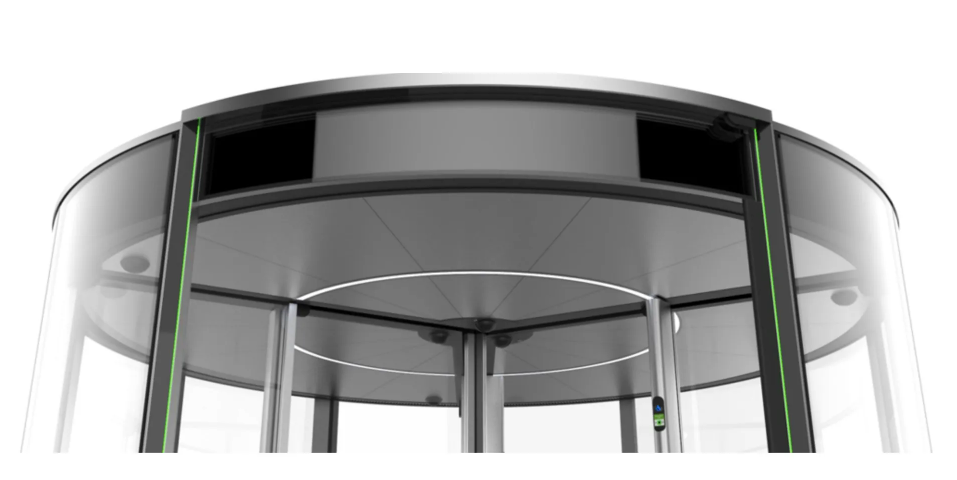

Un éclairage LED intégré aide les utilisateurs à entrer et à sortir du bâtiment. Les couleurs et les mouvements lumineux indiquent quel passage est disponible et dans quelle direction les utilisateurs peuvent se déplacer. Le vert signifie un passage libre et le rouge un passage indisponible.

Le bleu est utilisé pour le mode d’accessibilité, par exemple pour les utilisateurs de fauteuils roulants. Le blanc indique les modes standard, tels que le fonctionnement des portes battantes ou coulissantes.

La signalisation est visible aussi bien à l’intérieur qu’à l’extérieur de l’entrée. Même pendant leur passage, les utilisateurs reçoivent des informations sur le mode de fonctionnement actuel. Lorsque le mode d’accessibilité est activé, un symbole de fauteuil roulant s’allume, par exemple, pour indiquer quel segment peut être utilisé à cet effet.

VERRE COURBÉ ET PROFILÉS ÉTROITS

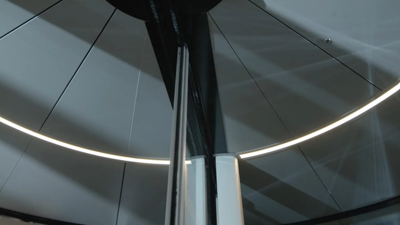

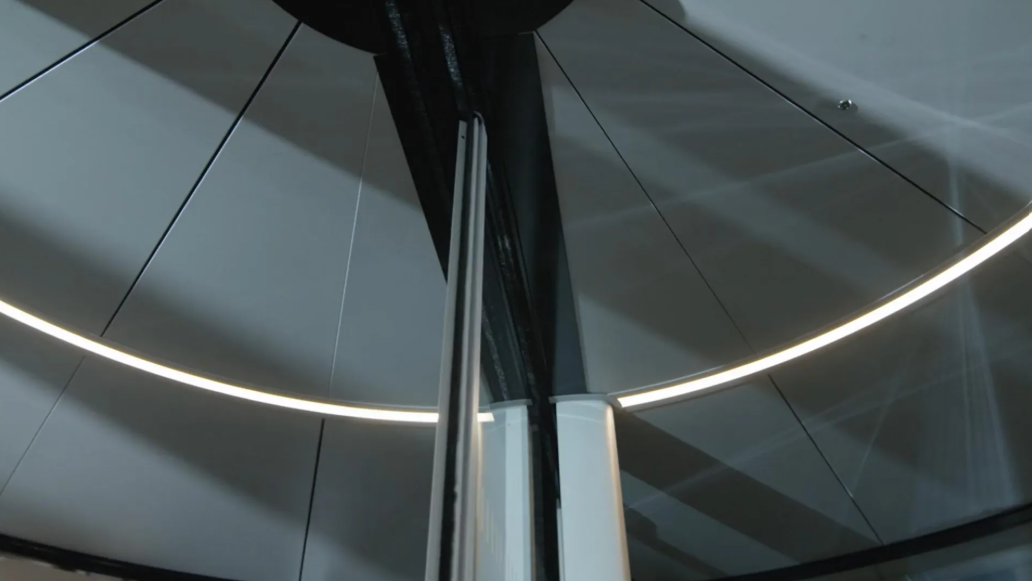

Pour la conception, Boon Edam a opté pour des parois latérales en verre courbé sur toute la hauteur, associées à des profilés étroits et à un « capot flottant ». Les linteaux supérieurs de la porte sont dissimulés à la vue. La conception comprend également un éclairage de plafond circulaire réglable et un écran tactile intégré pour la commande. Le système est en outre prévu pour l'intégration future d'un rideau d'air via une grille dans le plafond.
