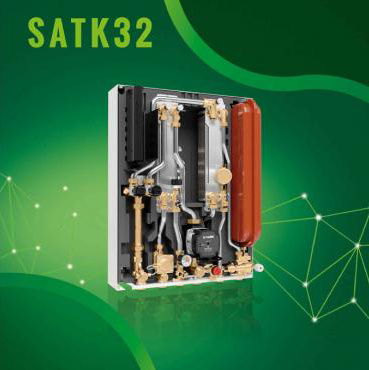

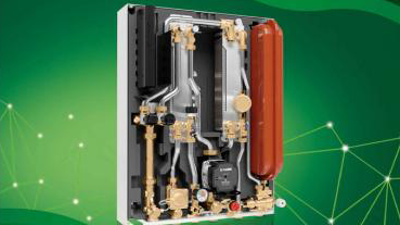

Les sous-stations SATK pour un confort durable

L’utilisation d’installations à débit variable est une excellente stratégie pour réduire la consommation d’énergie des bâtiments, ainsi que les émissions de CO2 des systèmes de chauffage et de refroidissement et de production d’eau chaude sanitaire (ECS). Ce type d’installation permet en effet de réduire considérablement les pertes de chaleur qui surviennent lors de la distribution de la chaleur. En effet, les pompes fonctionnent uniquement avec le débit minimal requis pour déplacer la chaleur souhaitée, ce qui permet d’économiser 40 % d’énergie par rapport aux systèmes à débit constant. L’installation peut également être reliée à des sources d’énergie renouvelable ou à basse température avec un système de contrôle adapté.

Moins de pertes de chaleur et moins de coûts

Contrairement aux systèmes centralisés avec production d’ECS dans le système de chauffage central, les sous-stations nécessitent moins de conduites du système central vers les appartements : seulement 2 au lieu de 5. Cela offre un avantage considérable dans la réduction des pertes de chaleur et la suppression des frais encourus par la pompe pour continuer à faire recirculer l’eau chaude. L’eau continue à circuler afin de maintenir la température souhaitée par l’utilisateur et de garantir ainsi le confort thermique de l’utilisateur final.

Recirculation

Il ne faut pas non plus oublier que différentes normes de distribution d’eau chaude exigent que l’alimentation en eau soit à la température prévue dans les 30 secondes suivant l’ouverture du robinet. Cela peut nécessiter la pose d’une conduite de recirculation dans l’appartement, ce qui rend le calcul de la consommation d’ECS particulièrement difficile. En effet, toute l’eau qui entre dans l’habitation n’est pas consommée. De tels réseaux de recirculation sont également confrontés à de sérieux problèmes d’équilibre, car chaque branchement doit alimenter un débit limité.

Les installations d’eau chaude instantanée ne nécessitent pas de recirculation et le temps de réponse d’une sous-station dépend uniquement de sa position dans l’habitation et de la vitesse de sa régulation interne. Les sous-stations SATK sont équipées d’une régulation électronique qui commande automatiquement le moteur pas à pas, garantissant que l’eau reste en permanence à la température demandée, même en cas de changements soudains du débit. Afin de réduire davantage le temps de réaction de l’appareil, l’option « Préchauffage de l’échangeur thermique » peut être activée pour maintenir l’appareil à une température de service constante.

Pas de risque de contamination par la légionelle

La production locale d’ECS élimine les conditions de développement de la bactérie Légionella, car l’eau chaude n’est produite qu’en cas de besoin. Ainsi, aucune désinfection thermique du réseau de distribution n’est nécessaire.

Priorité de la production d’eau chaude par rapport au chauffage

Si une demande de chauffage est effectuée en même temps qu’une demande d’eau chaude, la production d’eau chaude est prioritaire. Cela signifie que le confort est maximal, le débit primaire total étant disponible pour un éventuel pic pendant la vidange.

Conçu pour s’intégrer aux sources d’énergie renouvelables

La conception bidirectionnelle, associée à la régulation électronique du débit, minimise la température de retour, permet d’intégrer des énergies alternatives et d’utiliser des sources de chaleur basse température.

Maintenance simple et réduite

Le principal risque pour un système de production d’eau chaude instantanée, qu’il s’agisse d’un chauffe-eau ou d’un échangeur de chaleur, est la formation de calcaire dans l’échangeur de chaleur. Plus la température de l’eau chaude sanitaire est élevée, plus le risque d’entartrage est élevé. Grâce à la régulation électronique qui veille à ce que la production d’eau chaude soit directement à la bonne température (sans utiliser de mitigeurs thermostatiques en aval de l’échangeur), la température de l’eau dans l’échangeur de chaleur est aussi basse que possible. En outre, la vanne modulante primaire se ferme très rapidement après la vidange, de sorte qu’il n'y a pas de surchauffe de l’eau qui se trouve encore dans l’échangeur à ce moment-là. Le rendement d’échange est ainsi optimisé, tout en minimisant le risque de formation de tartre.

Les échangeurs de chaleur de la série SATK sont conçus pour faciliter l’accès à toutes les pièces lors de la maintenance. Le remplacement de pièces importantes ou volumineuses ne gêne donc pas les autres pièces.

Commande à distance

La sous-station a la double fonction de l’interface utilisateur et du thermostat d’ambiance. Celui-ci peut être installé sur la sous-station elle-même ou sur le mur. Cet endroit est évidemment déterminant pour la commande de la fonction de chauffage.

La lecture et la régulation peuvent s’effectuer à distance via Mod-BUS, et une connexion aux systèmes de gestion de bâtiment est possible. Les données peuvent être rapidement collectées à partir de l’unité/des unités, ce qui permet de déduire quand des entretiens doivent être planifiés (predictive maintenance).

Source: Caleffi
