Nouveau système de ventilation pour Solatube 160 DS toit plat et toit en tuiles

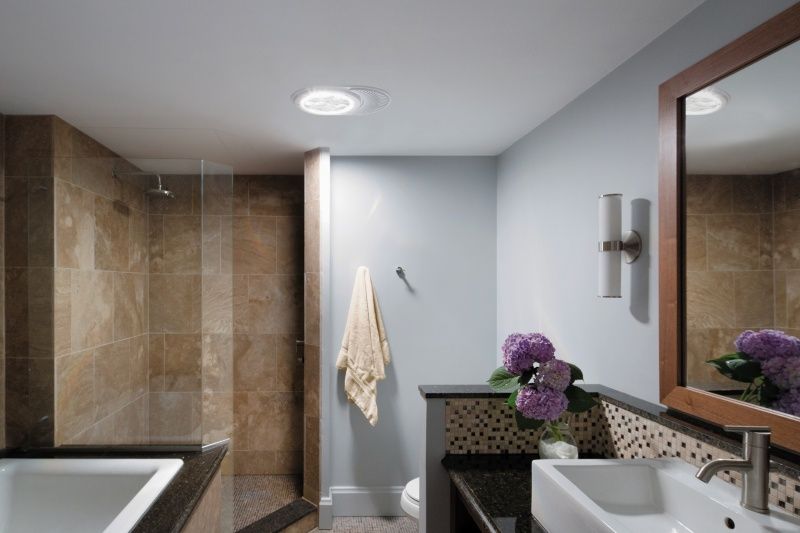

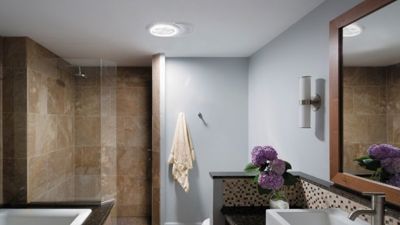

Le nouveau système de ventilation pour le Solatube 160 DS permet de combiner lumière naturelle et ventilation optimale, le tout via un seul système compact. Idéal par exemple pour des espaces tels que la salle de bain, les toilettes ou la cuisine.



Le chapeau du passage a été conçu de manière à garantir un bon tirage. Indépendamment des directions et angles sous lesquels souffle le vent, l'air est évacué de la maison sans aide mécanique. Même lorsqu’il n’y a pas de vent. Le ventilateur (hors toit) apporte une puissance extra de ventilation au moments requis. Le ventilateur hybride peut être monté dans le tube de ventilation et peut être incorporé après par l'intérieur. La combinaison ventilateur hybride et solin comporte la solution idéale pour l'évacuation d'air de votre maison. Naturelle si possible, mécanique si nécessaire !

Le Solatube fonctionne suivant le même principe. Lorsque la quantité de lumière naturelle est suffisante, il n'a pas besoin d'assitance. Le soir venu, un éclairage LED économique apporte l'appoint nécessaire.

Le système de ventilation contient les pièces suivantes :
1. Passage de toiture pour ventilation
2. Solin pour toit plat/toit incliné Ubiflex
3. Ventilateur hybride
4. manchon undersels étanche à l'air
5. Raccord flexible transformateur de Ø 131 mm à Ø 100 mm inclus
6. Conduit de ventilation Ø 100 mm
7.Grille de ventilation



Solatube distributeur/plafonnière (pas inclus avec le système de ventilation)

Les distributeurs/plafonnières ci-dessous Solatube sont possibles comme finition du système de ventilation :
- Classic Vusion_blanc
- JustFrost_verre satiné
- OptiView_ verre satiné
- Classic OptiView_blanc
- Classic OptiView_gris argenté
- Classic Vusion Frosted Shade_blanc
- Classic Optiview Frosted Shade_blanc

Pour le système de ventilation les distributeurs TierDrop et touts les distributeurs carrés ne sont pas disponibles.



Réglementations en vigueur

Le ventilateur en combinaison avec le tuyau de ventilation est entièrement conforme à la Loi sur le bâtiment et respecte la capacité de ventilation nécessaire.
• Loi de construction l’article 3.6 (empêchant l’humidité à l’extérieur) NEN 2778
• Section 3.7 (empêchant l’humidité de l’intérieur) de la Loi de construction NEN 2778
• Section 3.10 (ventilation) de la Loi de construction NEN 1087 et 1088, NEN 8087 NPR et NPR 13141 1080, NEN-EN-5 .
• Article 5.2 (restriction de perméabilité à l’air) de la Loi de construction NEN 2686
• Article 5.3 (performance énergétique) de la Loi de construction NEN 5128w
