Ramen met een missie: hoe De Krook ventilatie en brandveiligheid verenigt

Het project toont hoe gebouwen vandaag steeds slimmer omgaan met ventilatie en veiligheid. Door ramen individueel aan te sturen en te koppelen aan andere installaties, zoals bijvoorbeeld een gebouwbeheersysteem, ontstaat een dynamisch systeem dat inspeelt op zowel dagelijks gebruik als noodsituaties.

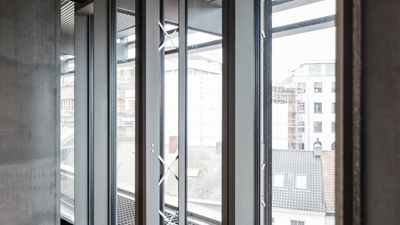

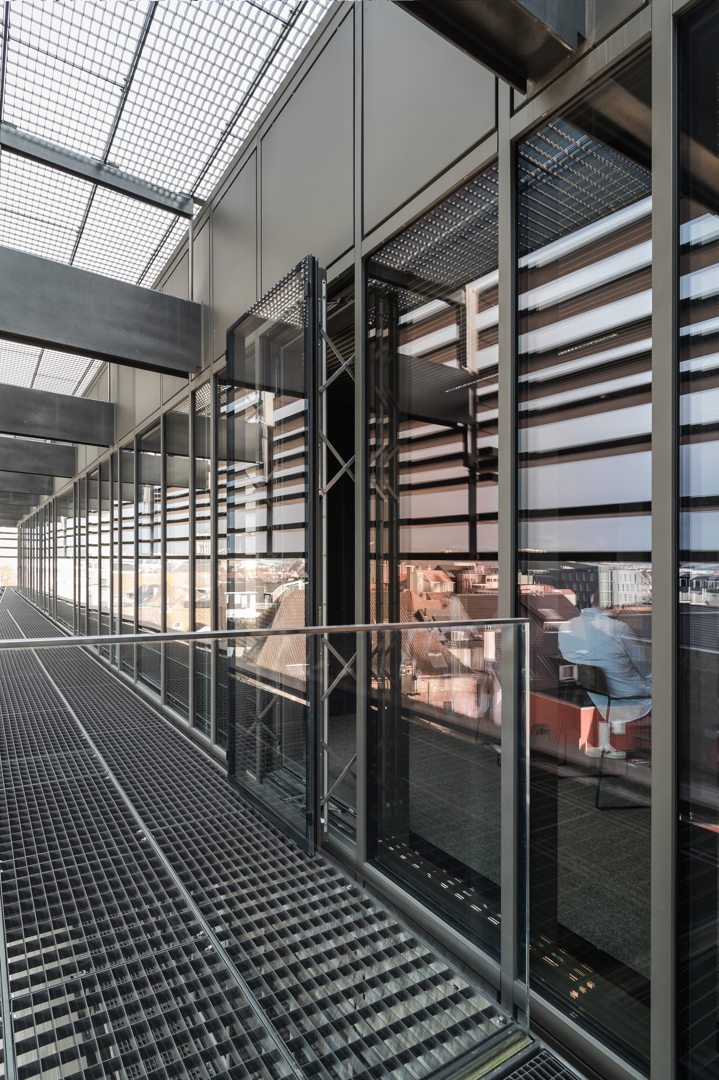

Parallel uitzetramen bepalen het gevelbeeld

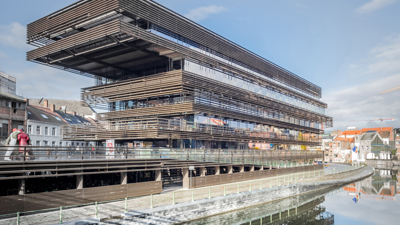

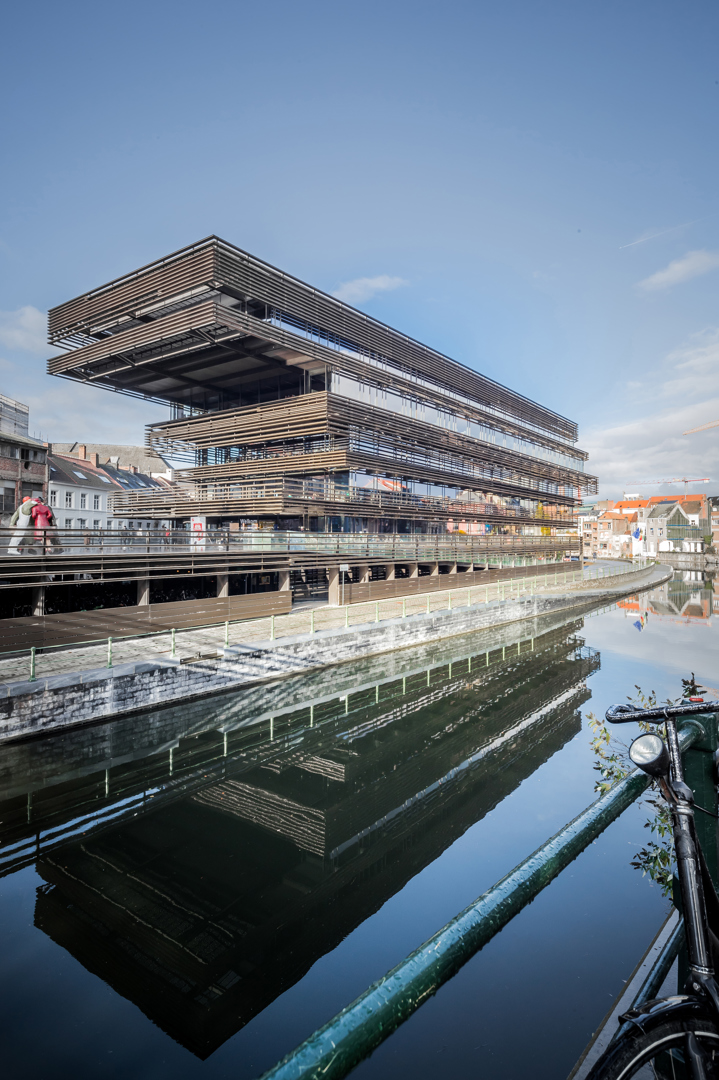

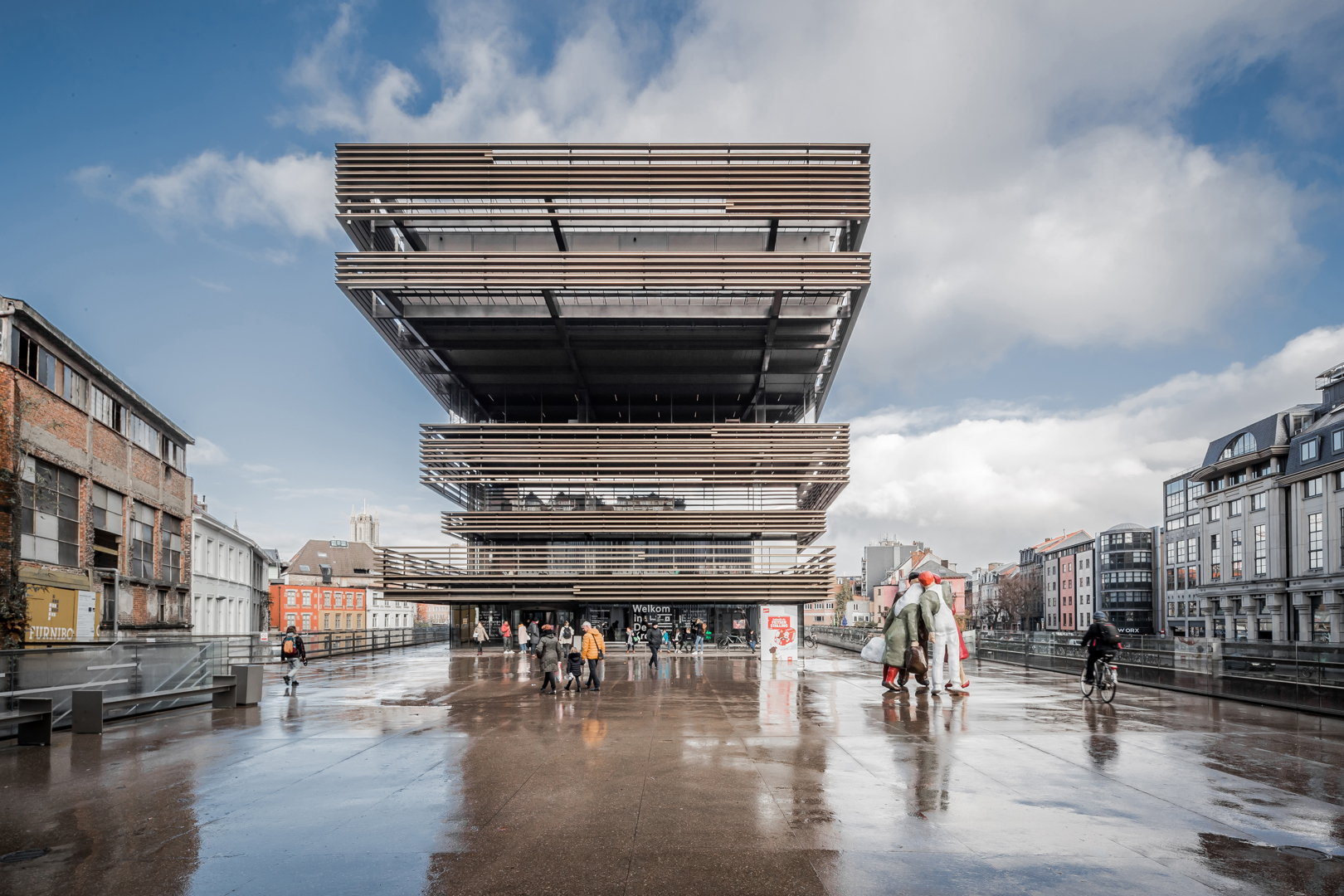

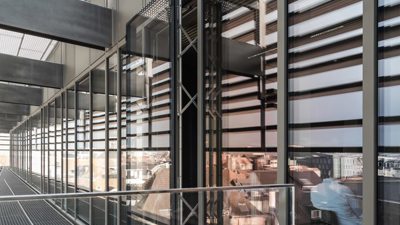

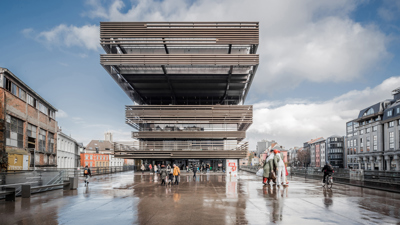

De horizontaal gelede gevel van De Krook, vaak vergeleken met een stapel boeken, vertaalt zich in een strak patroon van ramen zonder klassieke draai- of kiepsystemen. In plaats daarvan werd gekozen voor parallel uitzetramen die naar buiten openen, zonder het gevelvlak te verstoren. Die keuze combineert esthetiek met functionaliteit. De ramen laten gecontroleerde ventilatie toe, terwijl het gevelbeeld intact blijft.

70 ramen als actieve schakel in het binnenklimaat

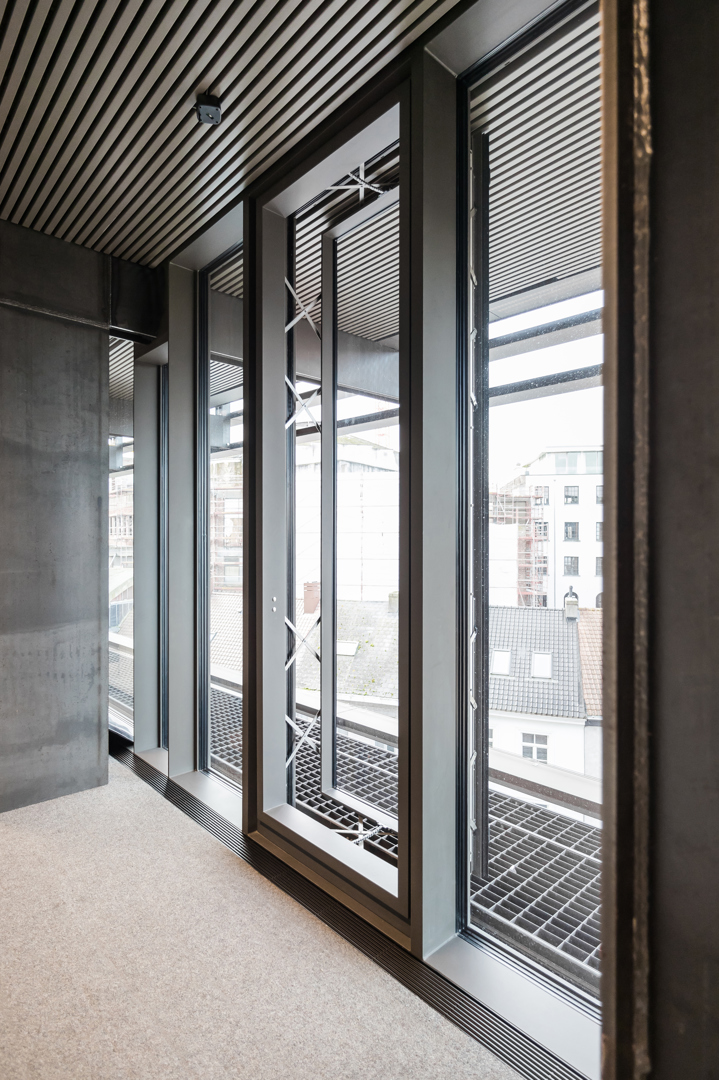

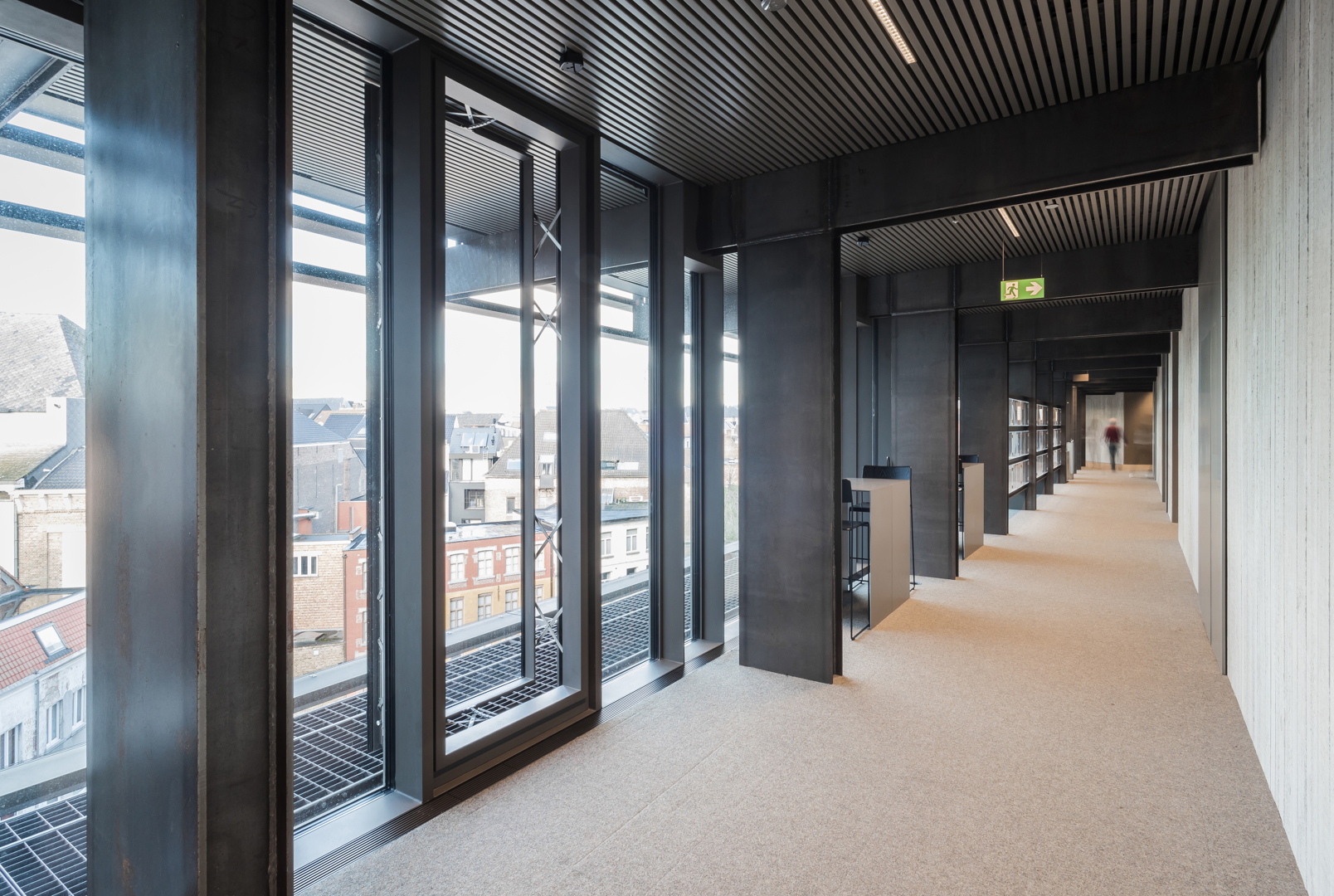

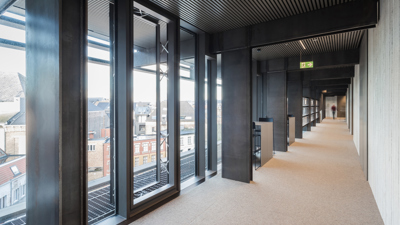

Achter de uniforme gevel schuilt een doorgedreven technische uitwerking. Een 70-tal gevelramen kunnen individueel worden geopend door gebruikers, wat natuurlijke ventilatie op maat mogelijk maakt van elke ruimte.

De aansturing van de gevelramen staat niet los van andere technieken. Zodra een raam opent, schakelt het plafondgebaseerde verwarmings- en koelsysteem automatisch uit. Zo wordt condensvorming aan het plafond vermeden en blijft het binnenklimaat stabiel.

Brandscenario stuurt automatisch luchtstromen

Dezelfde ramen spelen een cruciale rol in het brandveiligheidsconcept. Bij brand sluiten alle ramen automatisch, met uitzondering van vier grote ramen die openen voor luchttoevoer. “Bij brand wil je gecontroleerde luchtstromen creëren”, licht Raf Celis, productmanager bij GEZE, toe. “Die vier ramen zorgen voor verse lucht, terwijl ventilatoren de rook actief afvoeren via schachten.”

Het gebouw beschikt over een mechanisch rookafvoersysteem dat rook afzuigt en vluchtwegen rookvrij houdt. Tegelijk worden binnendeuren automatisch geopend, zodat lucht ongehinderd richting de ventilatieschachten kan stromen.

Dakramen en sensoren ondersteunen ventilatie

Naast de gevelramen dragen ook acht dakramen bij aan het ventilatieconcept. Bij hoge temperaturen openen ze automatisch om warmte af te voeren.

“Het systeem houdt bovendien rekening met externe factoren. Wind- en regensensoren sturen de ramen aan zodat ze sluiten bij ongunstige weersomstandigheden. Zo wordt het gebouw beschermd zonder tussenkomst van de gebruiker”, vertelt Raf.

De aansturing van het geheel gebeurt via zeven modulaire stuurkasten die met elkaar verbonden zijn via een CAN-bus netwerk. Dat maakt zowel centrale als individuele bediening mogelijk. Gebruikers of beheerders kunnen bijvoorbeeld alle ramen in één keer sluiten, terwijl het systeem tegelijk per raam, zone of verdieping kan differentiëren. Die flexibiliteit was essentieel in een gebouw van deze schaal.

Motorisatie afgestemd op toepassing

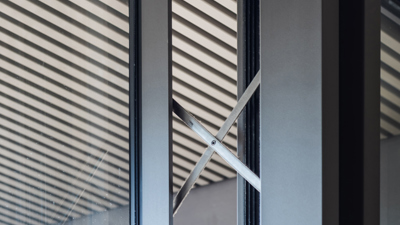

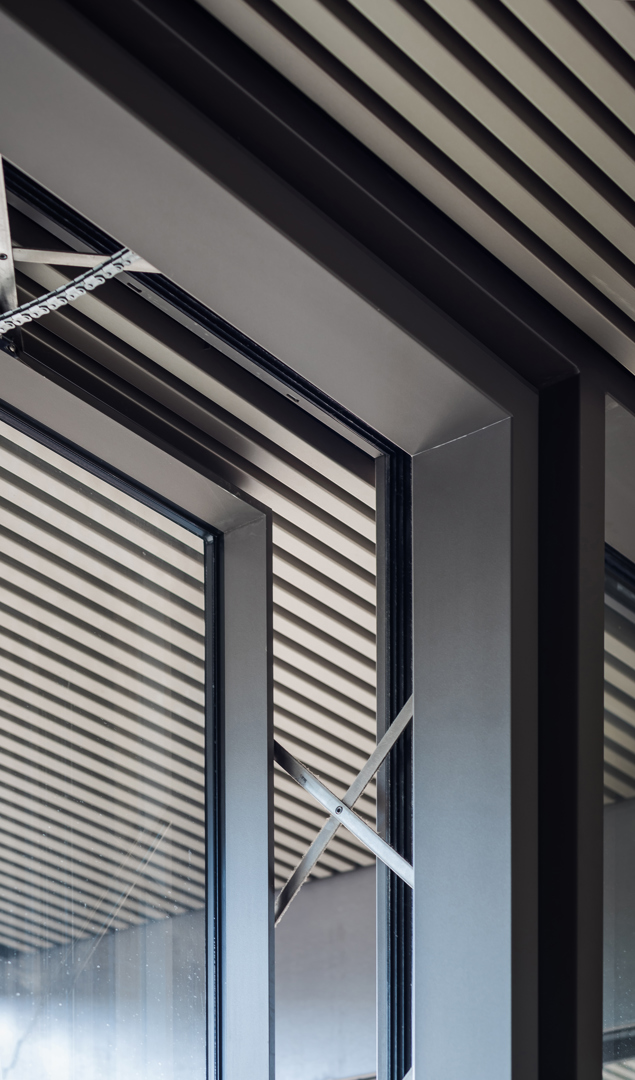

Voor de verschillende toepassingen werden specifieke aandrijvingen ingezet. Gevelramen zijn uitgerust met Slimchain-kettingmotoren, terwijl voor de dakramen de E 250 NT-spindelaandrijvingen worden gebruikt. De binnendeuren maken gebruik van het RWA K 600 T-klapschaaraandrijfsysteem dat automatisch opent bij brand.

Die combinatie van technieken zorgt ervoor dat elk element precies doet wat nodig is binnen het grotere geheel. Het systeem is bovendien voorbereid op integratie met gebouwbeheer. Via BACnet IP kan de installatie worden gekoppeld aan een centraal platform voor monitoring en sturing. Dat maakt het mogelijk om het gedrag van ramen en ventilatie op afstand te volgen en bij te sturen. Tegelijk biedt het ruimte voor toekomstige optimalisaties.

Complexe voorbereiding en nauwkeurige programmatie

De technische uitwerking vroeg om een grondige voorbereiding. Elk raam moest correct reageren op verschillende scenario’s: ventilatie, brand, regen en wind. “Daarvoor werd een gedetailleerd schema opgesteld waarin per raam en per zone het gewenste gedrag werd vastgelegd. Die voorbereiding vormde de basis voor een correcte programmatie”, aldus Raf.

Ook de bekabeling vormde een uitdaging. Dankzij het gebruik van computervloeren kon die relatief flexibel worden aangelegd, wat het installatieproces aanzienlijk vereenvoudigde.

Natuurlijke ventilatie als duurzaam uitgangspunt

De Krook zet sterk in op natuurlijke ventilatie. Door gebruikers zelf ramen te laten openen, wordt de afhankelijkheid van mechanische systemen beperkt. In combinatie met energiezuinige klimaatregeling leidt dat tot een efficiënt en comfortabel gebouw. De techniek ondersteunt daarbij het gebruik, zonder op de voorgrond te treden.

Van comfortfunctie naar veiligheidscomponent

Wat De Krook duidelijk maakt, is hoe raamautomatisatie evolueert. Waar ramen vroeger vooral een comfortfunctie hadden, maken ze hier integraal deel uit van het brandveiligheids- en ventilatieconcept.

Het gebouw toont hoe architectuur en techniek elkaar kunnen versterken. Ramen zijn er niet langer passieve elementen, maar actieve componenten die mee het functioneren van het gebouw bepalen.
