Dakrenovatie met respect voor architecturaal erfgoed bij Ubarmin Kliniek

Ingrijpende dakrenovatie van waardevol erfgoedgebouw

De Ubarmin Kliniek, gebouwd tussen 1968 en 1974 naar ontwerp van architect Fernando Redón Huici, is een representatief voorbeeld van 20e-eeuwse architectuur in Navarra. In 2019 werd het gebouw opgenomen in de DOCOMOMO-catalogus, die zich richt op het documenteren en behouden van erfgoed van de Moderne Beweging. Ook het Directoraat-Generaal Cultuur – Instituut Principe de Viana nam de kliniek op in zijn inventaris, wat het belang onderstreept dat de overheid hecht aan het behoud van de architecturale integriteit, ondanks het ontbreken van wettelijke bescherming.

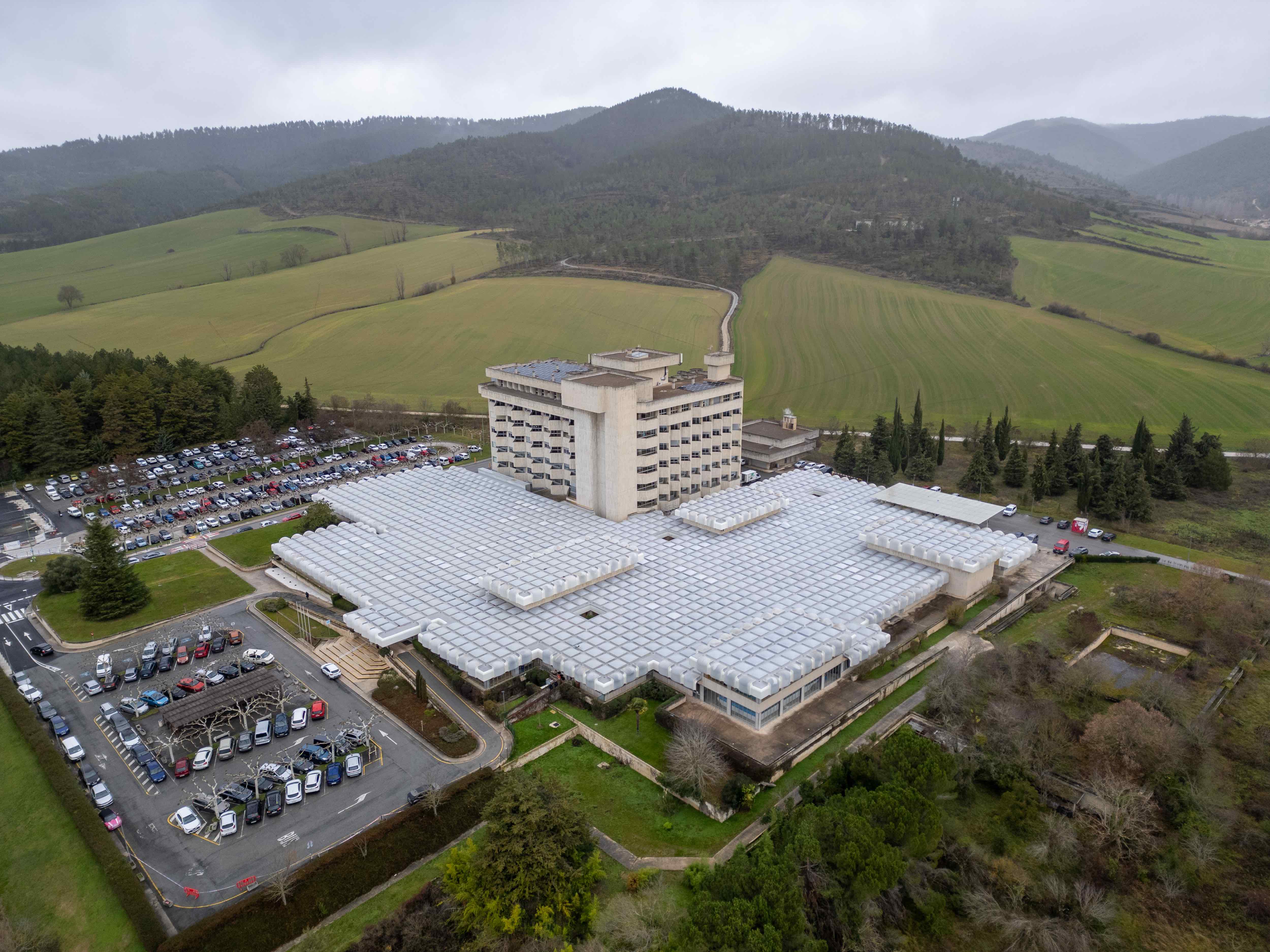

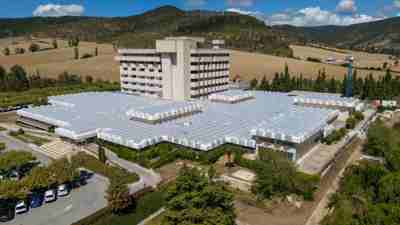

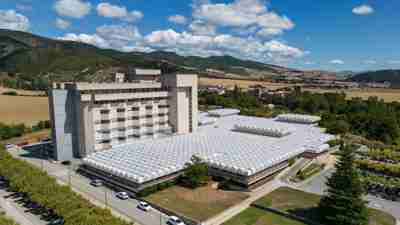

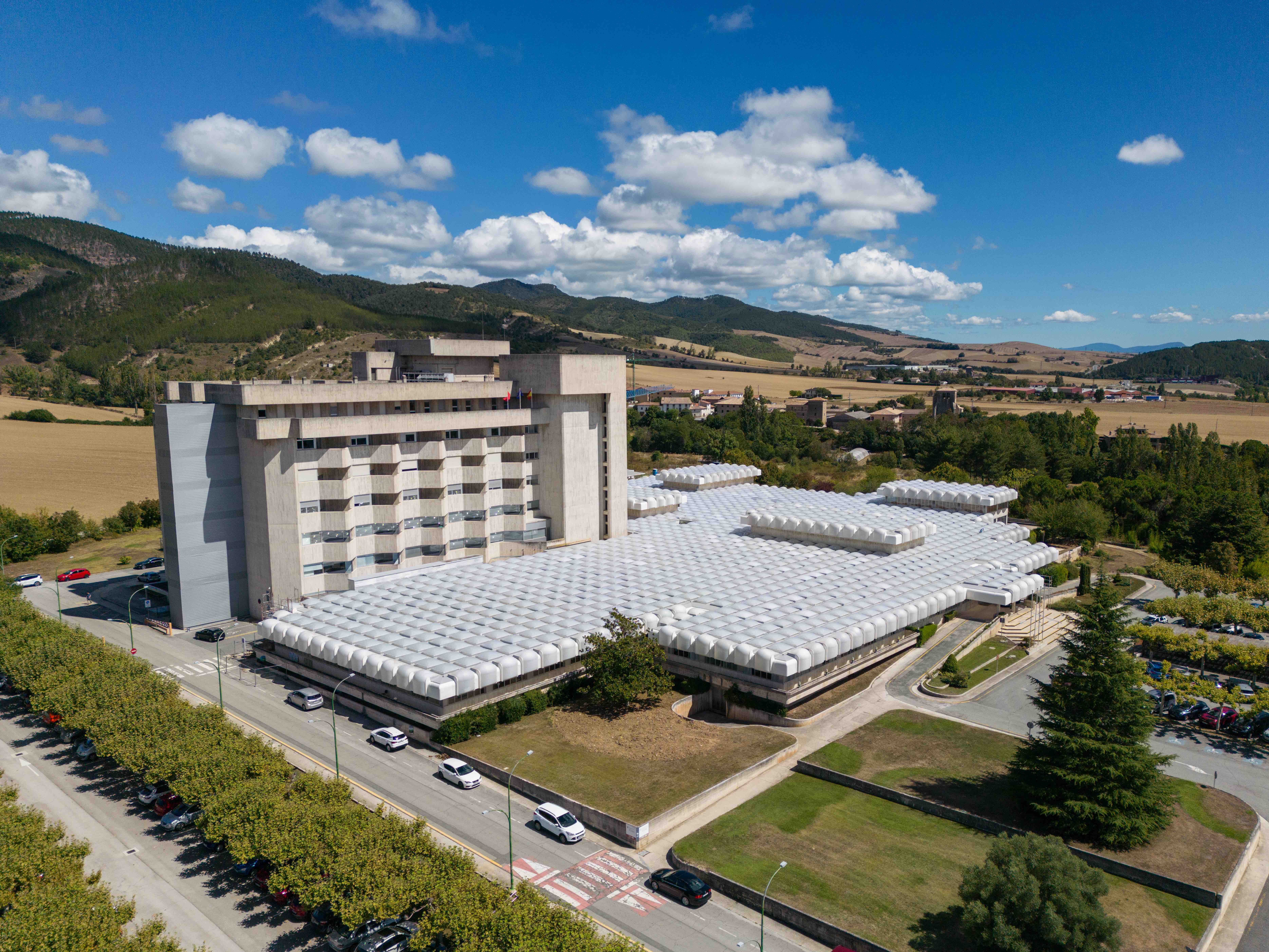

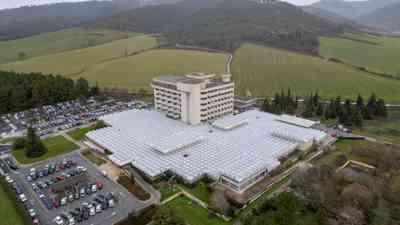

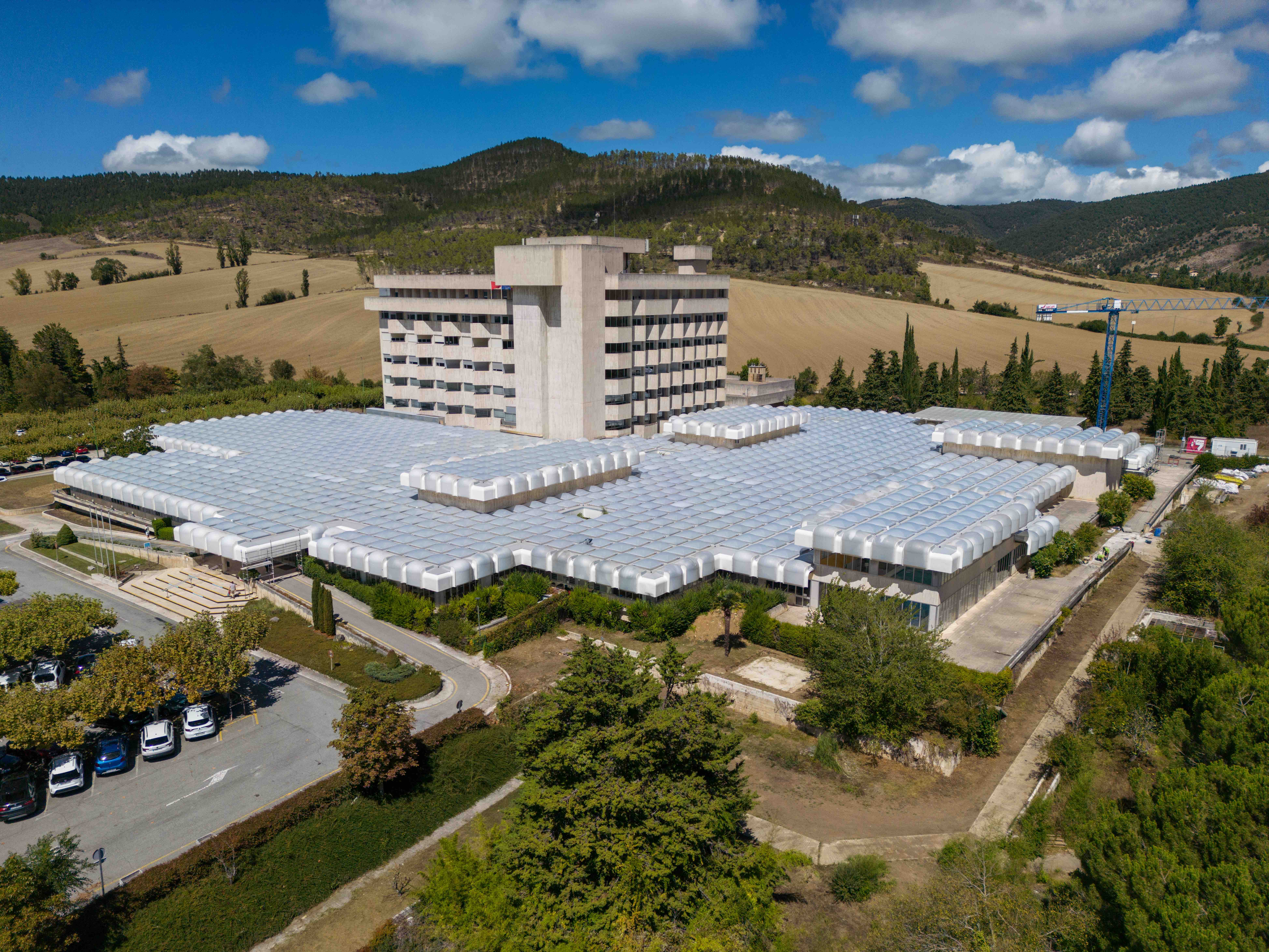

Het oorspronkelijke ontwerp, bedoeld als trauma- en zorgcentrum, kenmerkt zich door een duidelijke tweedeling: een torenvolume en een lager gedeelte, waarvan het dak is voorzien van een groot aantal lichtkoepels. Deze moesten daglicht binnenbrengen en een open, lichte sfeer creëren. In de loop der jaren ontstonden echter tal van problemen: gebroken koepels, lekkages, defecte afvoeren, verouderde afdichting en een gebrek aan isolatie leidden tot structurele schade en energieverlies. Van de 1.452 koepels waren er 472 effectief bedoeld voor lichtinval, maar velen zijn inmiddels afgedekt wegens oververhitting en hinderlijk zonlicht.

Deze gebreken hadden een negatieve impact op het binnenklimaat en de functionaliteit van het gebouw. Daarom besliste de regering van Navarra, als eigenaar, tot een grondige renovatie van het dak. Doel was de energie-efficiëntie en het binnencomfort te verbeteren, met behoud van het architecturaal karakter.

Grondige vernieuwing van lichtkoepels bij dakrenovatie Ubarmin Kliniek

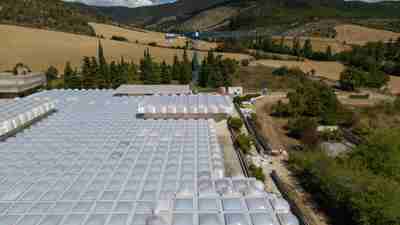

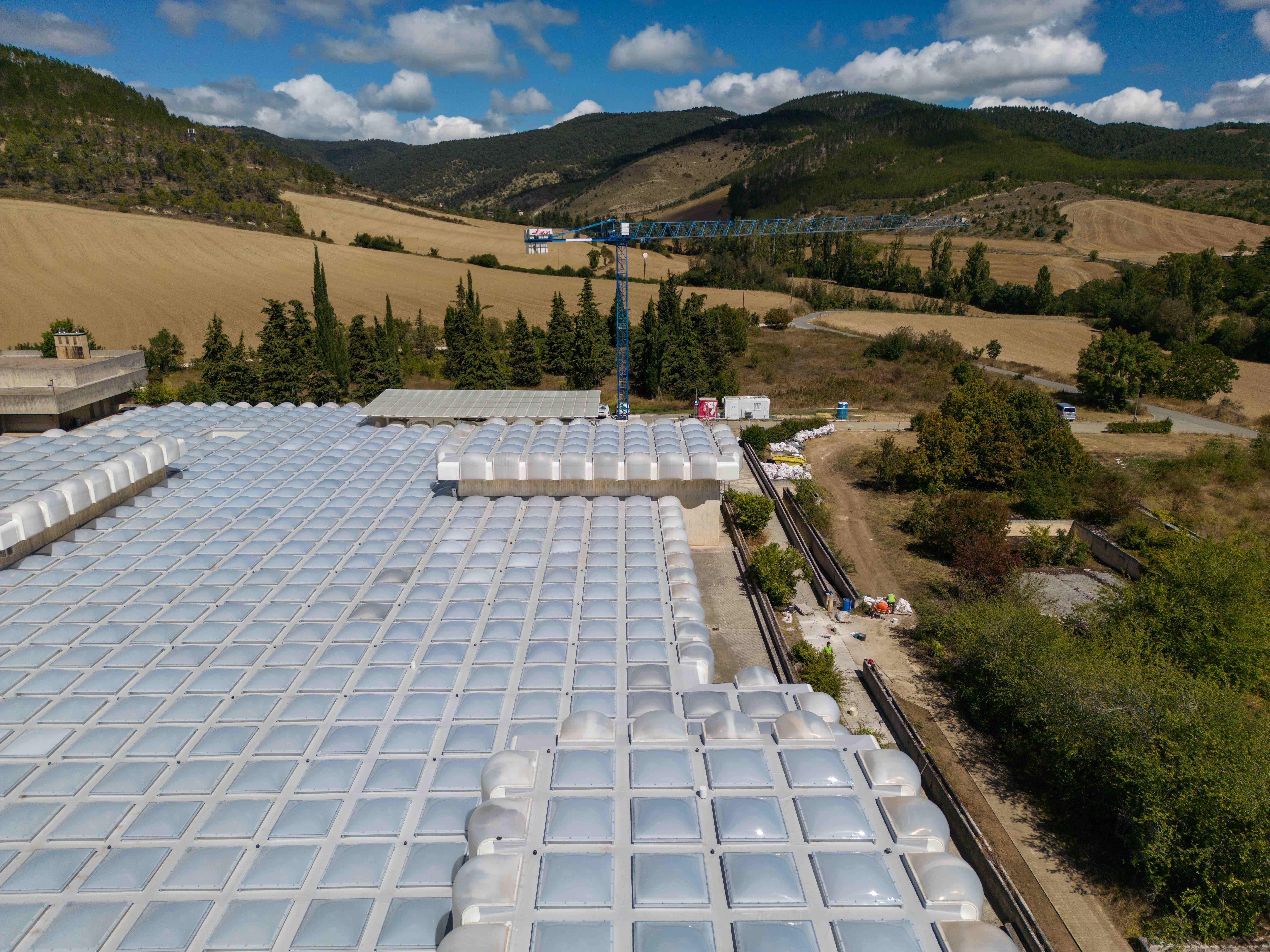

Voor de renovatie van het dak ontwikkelde Jacar Montajes, samen met zijn partner, een tweedelige aanpak. In totaal werd 9.100 m² dakoppervlak aangepakt, met 1.452 vierkante lichtkoepels van 2,00 bij 2,00 meter. Hiervan bleven 404 koepels open voor natuurlijke lichtinval; de overige werden gesloten. Om het oorspronkelijke uiterlijk te behouden, bleven de aluminium draagstructuren op het dak aanwezig.

Na de verwijdering en verwerking van de bestaande koepels startte de eigenlijke renovatie. Op bepaalde delen werd een polyester plint mechanisch op de betonnen structuur bevestigd, voorzien van een ingebouwde dubbelkleppige koepel. In andere zones werd een geprofileerde staalplaat rechtstreeks op het beton geplaatst. Bovenop deze basis werd een dampscherm aangebracht, gevolgd door 50 mm dikke isolatiepanelen van rotswol.

Vervolgens werd een dubbele isolatielaag toegevoegd, waarmee hellingen werden gecreëerd van 60 tot 100 mm dik, afgesloten met een laatste laag PIR-isolatie van 30 mm. Deze lagen werden mechanisch bevestigd op het onderliggende steeldeck. Metalen kaders, gemonteerd in rasters van 2,00 bij 2,00 meter, vormden de basis voor de dakafdichting. Hierop werd de PVC-dakbaan RENOLIT ALKORPLAN F Classic bevestigd met roestvrijstalen bevestigers, aangepast aan de dikte van de isolatie. Voor een correcte afwatering werden circa 400 PVC-afvoeren geïntegreerd in de bestaande afvoersystemen.

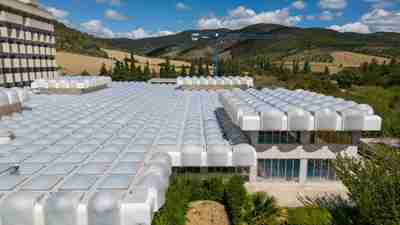

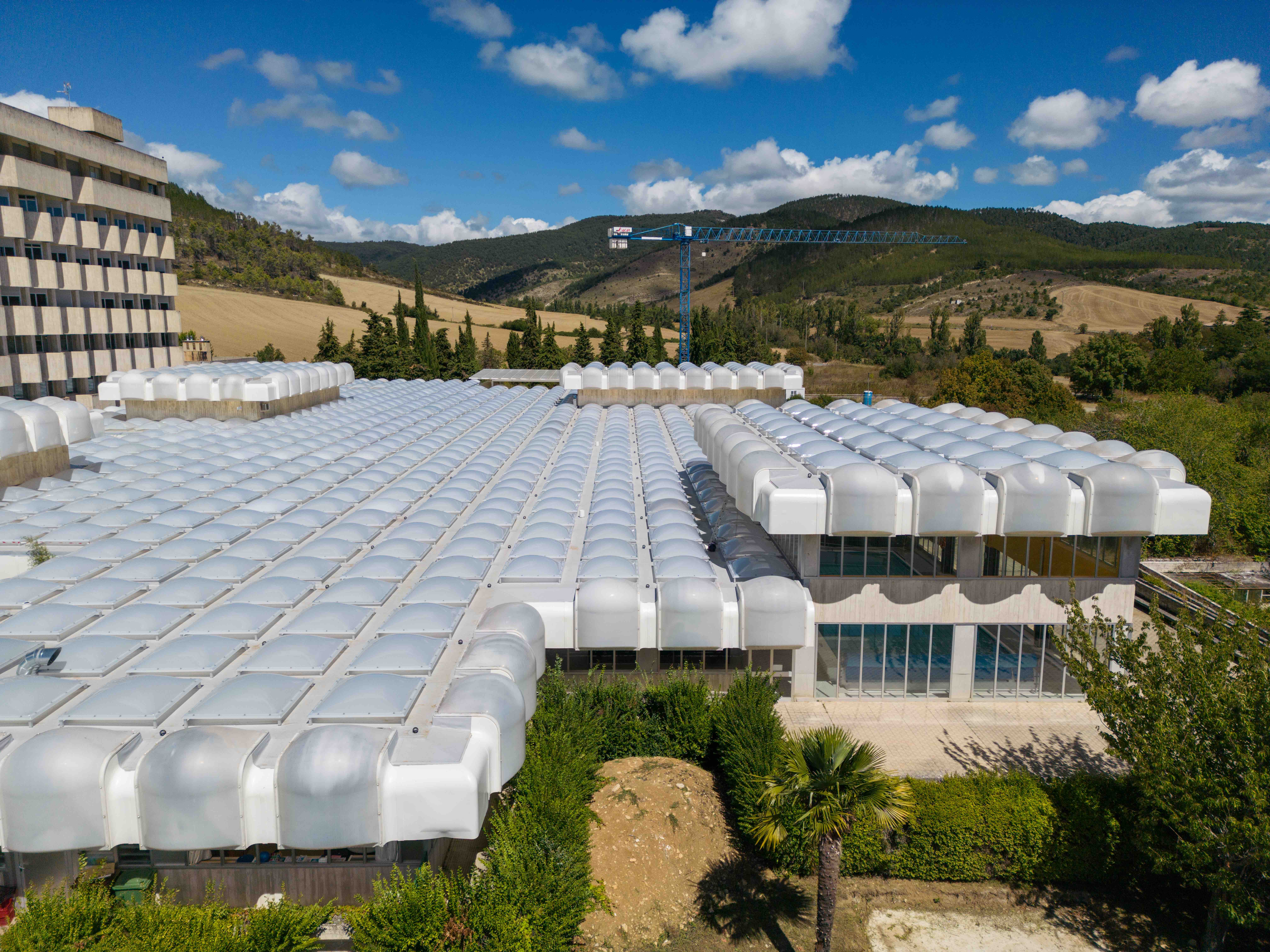

Als laatste stap werden 1.048 nieuwe enkelkleppige koepels bevestigd op het aluminium frame, wat het dak opnieuw functioneel maakte en het oorspronkelijke uiterlijk grotendeels kon behouden. De renovatie werd uitgevoerd terwijl de kliniek in bedrijf bleef, wat extra coördinatie vereiste. Dankzij de flexibele montagetechniek en korte installatietijd kon de werf binnen het vooropgestelde schema worden afgerond.

De ingreep verbetert de energieprestaties en het binnencomfort van het gebouw, terwijl het originele ontwerp zoveel mogelijk behouden bleef — een geslaagde balans tussen technische vernieuwing en respect voor erfgoed.
